Каскад Пазских ГЭС

Дата пуска в эксплуатацию
август 1955 года
Адрес
Мурманская обл., Печенгский р-н, п. Раякоски
Директор
Николай Анатольевич Воробьев
Общая численность персонала
102 человека

Основные параметры за 2016 год

  • Установленная электрическая мощность —187,6 МВт
  • Выработка электроэнергии — 1 097,5 млн кВтч

Располагается на реке Паз (Патсойоки) в Мурманской области.

Все ГЭС Каскада работают в автоматическом режиме. Управление станциями осуществляется с диспетчерского пульта, смонтированного на Раякоски ГЭС. Через Пазский каскад осуществляется экспорт электроэнергии в Финляндию и Норвегию.

Состав каскада

  • Янискоски ГЭС (пущена в эксплуатацию 26 декабря 1950 г.)
  • Раякоски ГЭС (пущена в эксплуатацию 25 мая 1956 г.)
  • Кайтакоски ГЭС (пущена в эксплуатацию 24 сентября 1959 г.)
  • Борисоглебская ГЭС (пущена в эксплуатацию 1 апреля 1964 г.)
  • Хевоскоски ГЭС (пущена в эксплуатацию 1 октября 1970 г.)

Справочная информация

Каскад Пазских ГЭС был создан приказом Министерства электростанций СССР 1 июля 1955 г. на базе действующей Янискоски ГЭС и строящейся Раякоски.

Работу каскада обеспечивает вытекающая из финского озера Инари пограничная река Паз, отделяющая Россию от Финляндии и Норвегии. Поскольку Пазский каскад использует гидроресурсы естественного водохранилища — финского озера Инари, то еще в 1959 г. Россией и Финляндией было подписано соглашение по регулированию водных запасов озера. Чуть позже к нему присоединилась Норвегия.

Мощности ГЭС Пазского каскада нарастают по мере их приближения к устью реки. Поэтому нижняя — Борисоглебская ГЭС — в 5 раз превосходит по мощности самую верхнюю — Кайтакоски.

До 85% энергии, производимой на реке Паз, поставляется станциями на экспорт в Финляндию и Норвегию.

Все ГЭС каскада работают в автоматическом режиме, управление ими осуществляется с единого пульта, смонтированного на Раякоски ГЭС.

Через Пазский каскад ГЭС ПАО «ТГК-1» экспортирует электроэнергию в Финляндию и Норвегию.

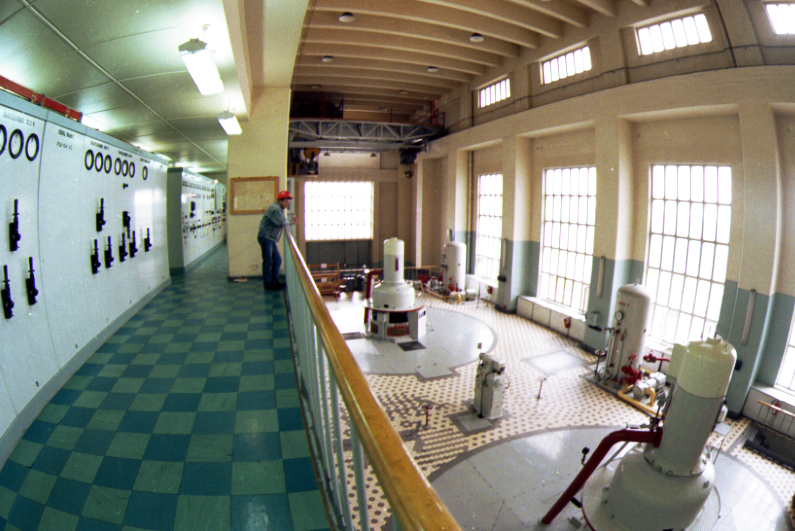

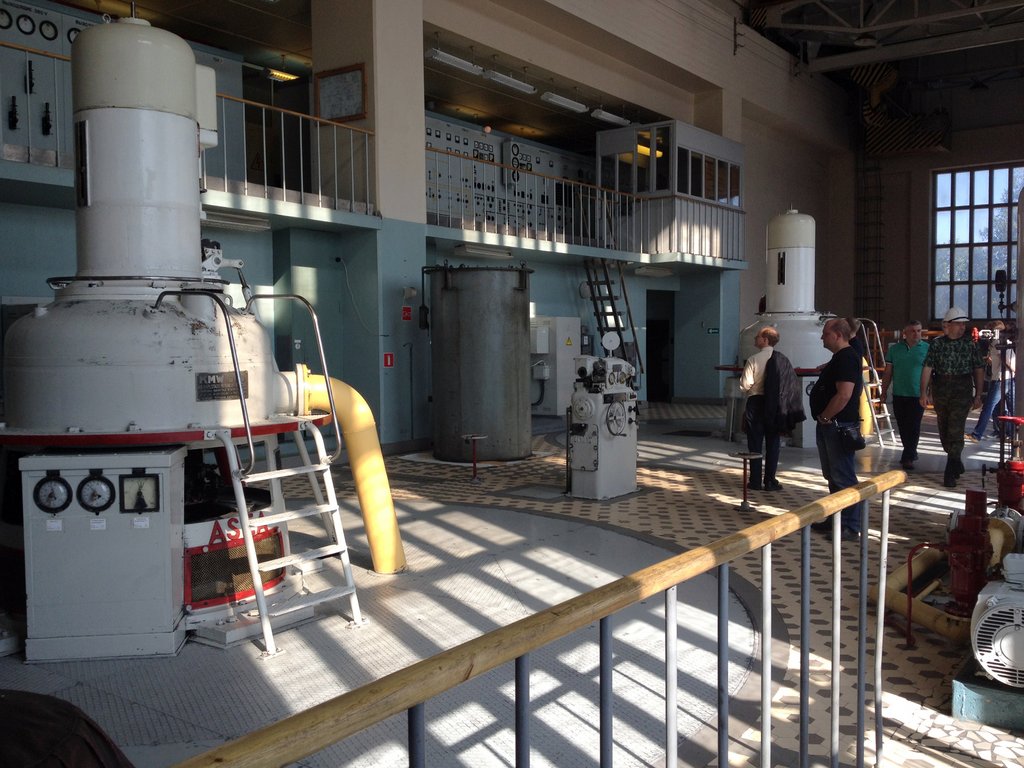

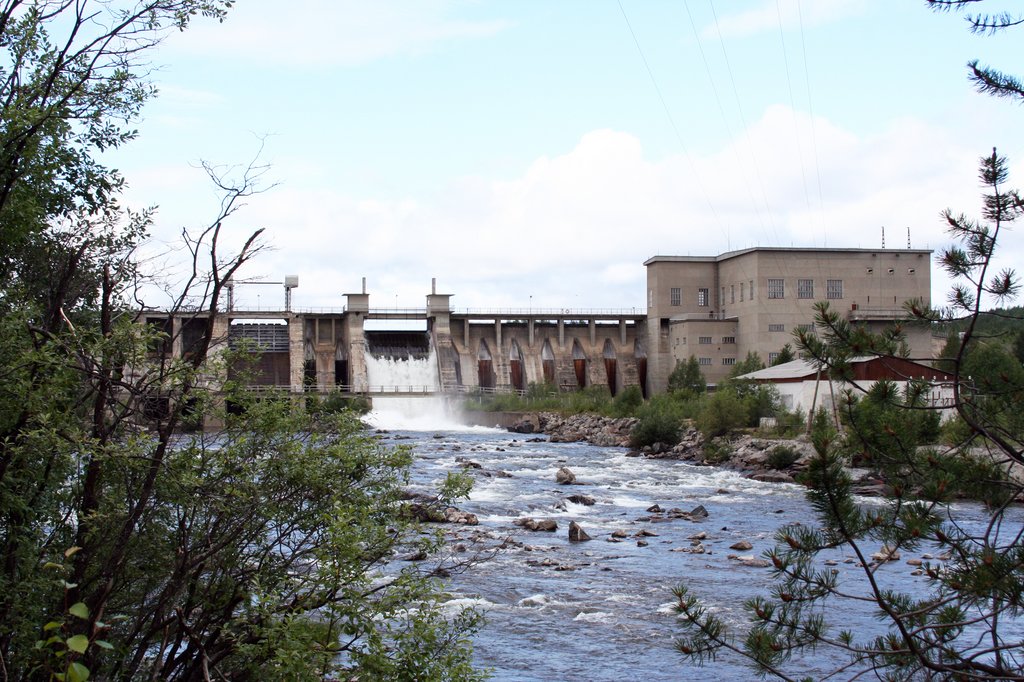

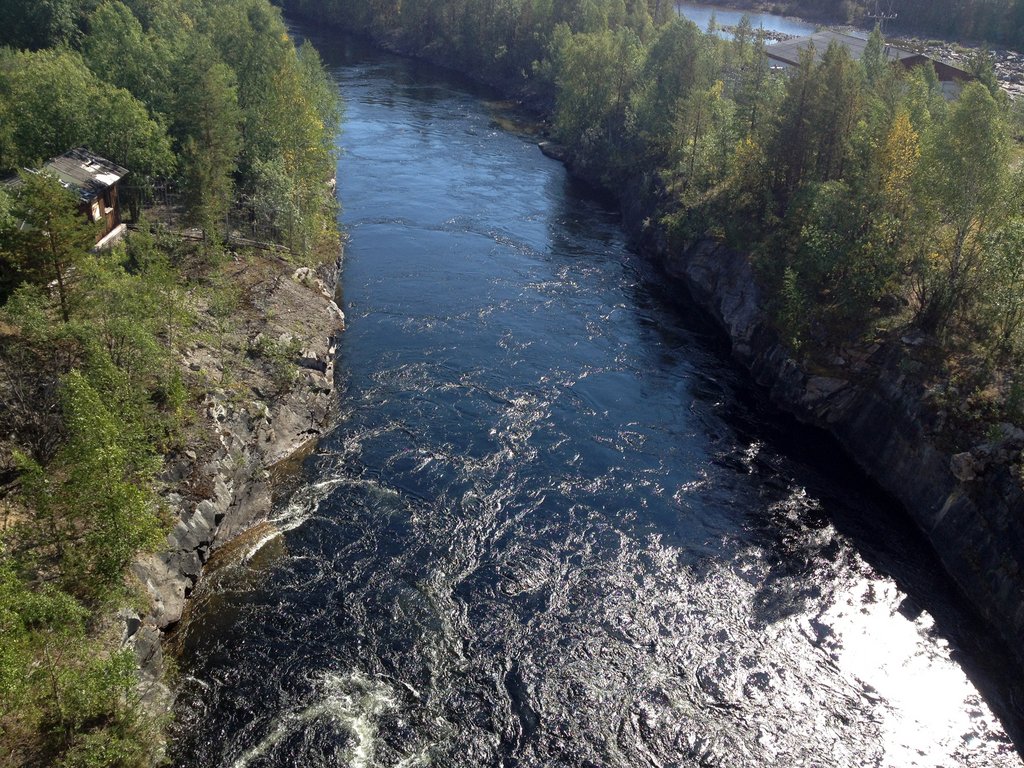

Янискоски ГЭС

Янискоски, самая первая станция Пазского Каскада, начала строиться на территории Финляндии в 1938 году, и через четыре года была пущена в эксплуатацию. Она предназначалась для энергоснабжения никелевых рудников района Петсамо. Разрушенная в 1944 году, ГЭС восстанавливалась по контракту с СССР финской фирмой «Иматран Войма», которая позже строила Раякоски и Кайтакоски ГЭС.

26 декабря 1950 Янискоски ГЭС заработала с новыми мощностями. Этот день считается не только днем рождения станции — с него начался послевоенный период экономического сотрудничества между Советским Союзом, Финляндией и Норвегией.

Водохранилище ГЭС Янискоски имеет объем 30 миллионов кубометров. Это позволяет осуществлять суточное регулирование стока и сохранять необходимый уровень воды в естественном водохранилище.

Установленная мощность ГЭС — 30,2 МВт, среднемноголетняя выработка электроэнергии — 211,250 млн кВтч.

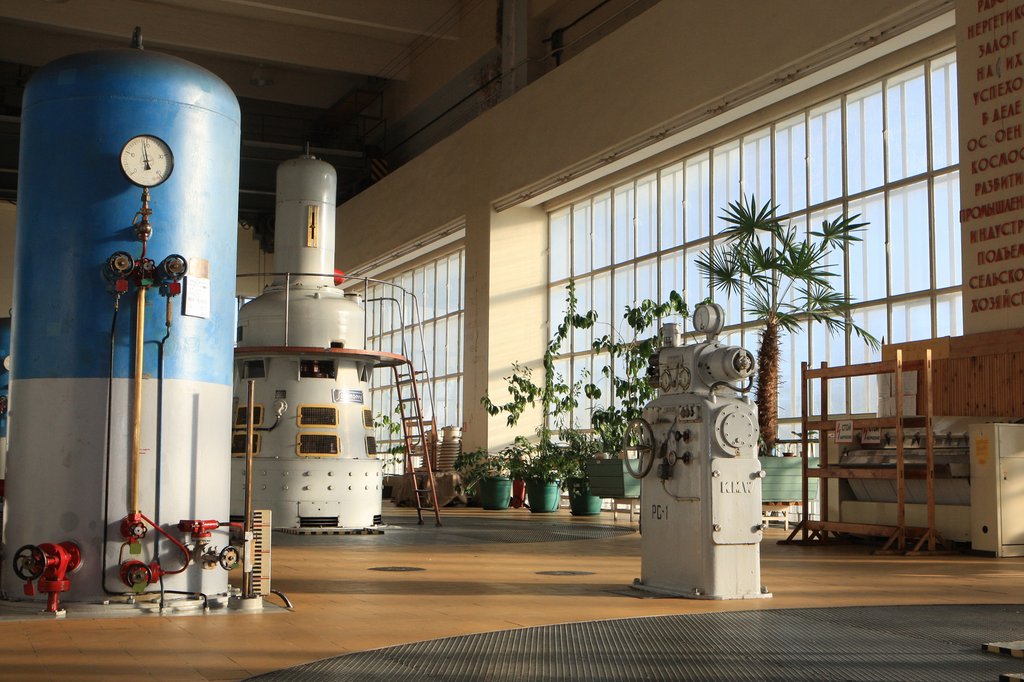

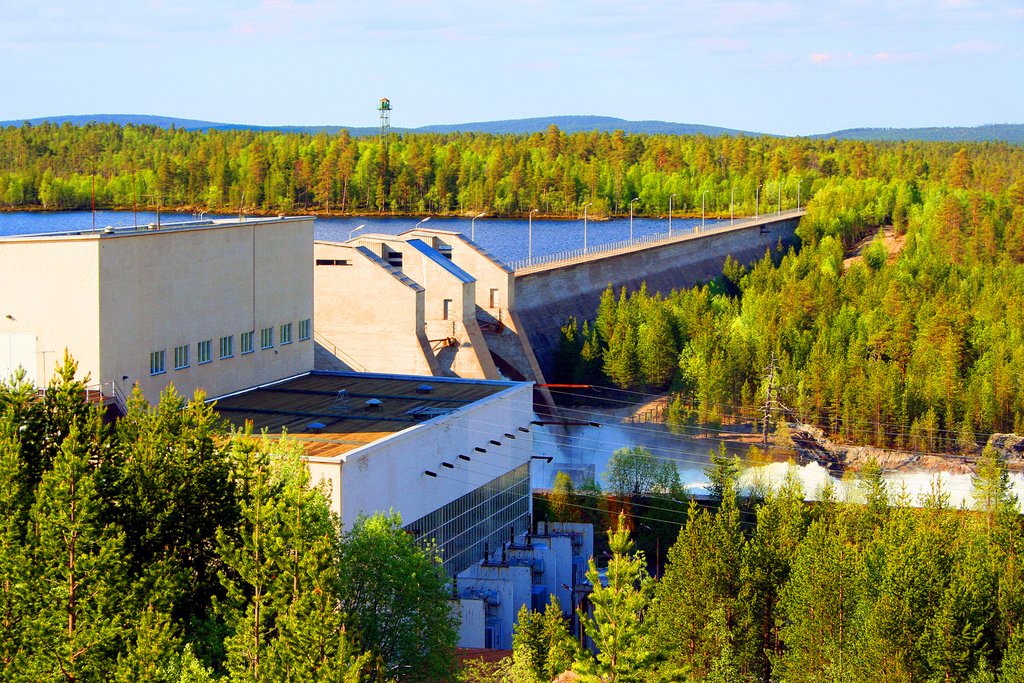

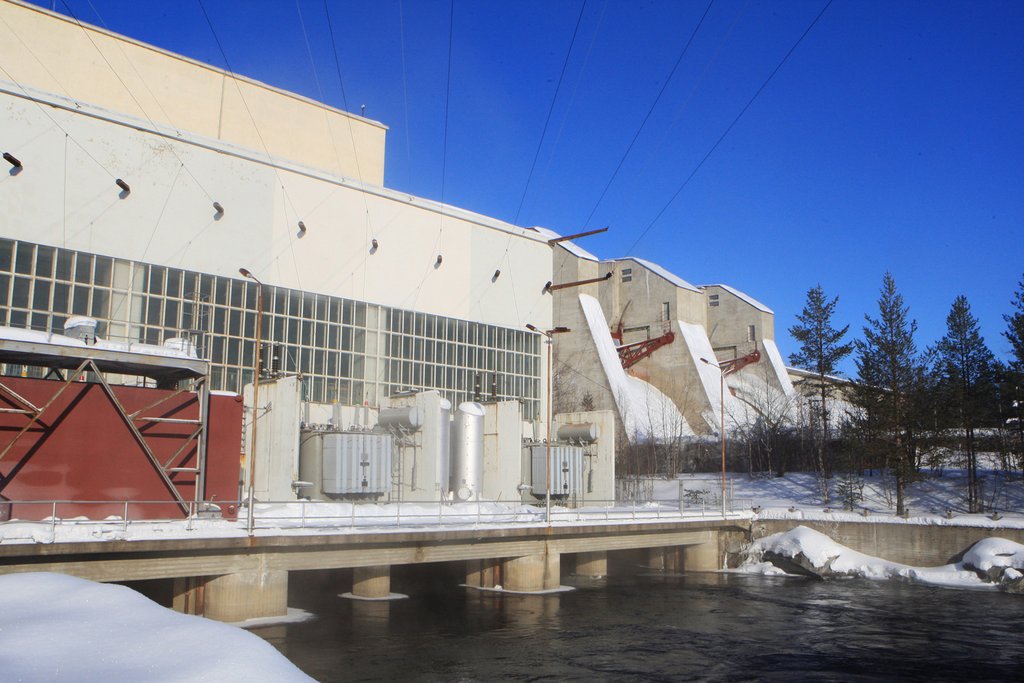

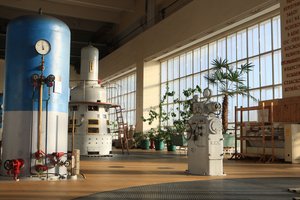

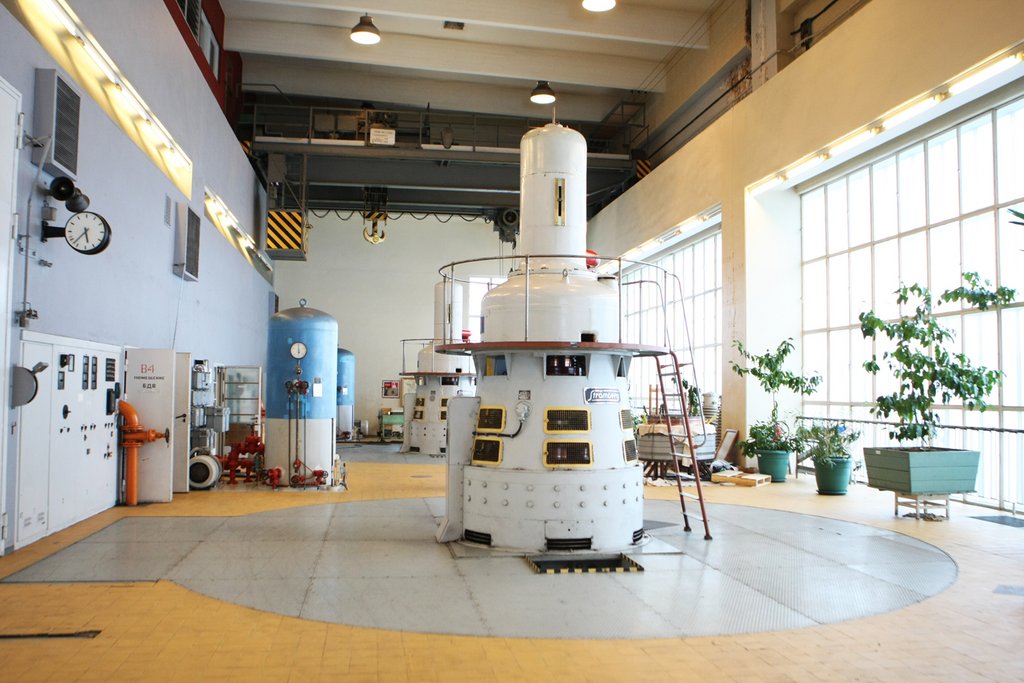

Раякоски ГЭС

Раякоски ГЭС была построена финской фирмой «Иматран Войма» по контракту с Министерством энергетики СССР и введена в эксплуатацию 25 мая 1956 г. Первый гидроагрегат пущен 10 августа 1955 г. Станция является низконапорной русловой ГЭС.

Рядом с Раякоски ГЭС находится одноименный поселок. Здесь проводится международная Лыжня Дружбы — соревнования, участники которых проходят 12-километровую трассу, пролегающую через границы трех государств: России, Финляндии и Норвегии. Сотрудники ГЭС традиционно помогают в подготовке лыжни и проведении соревнований.

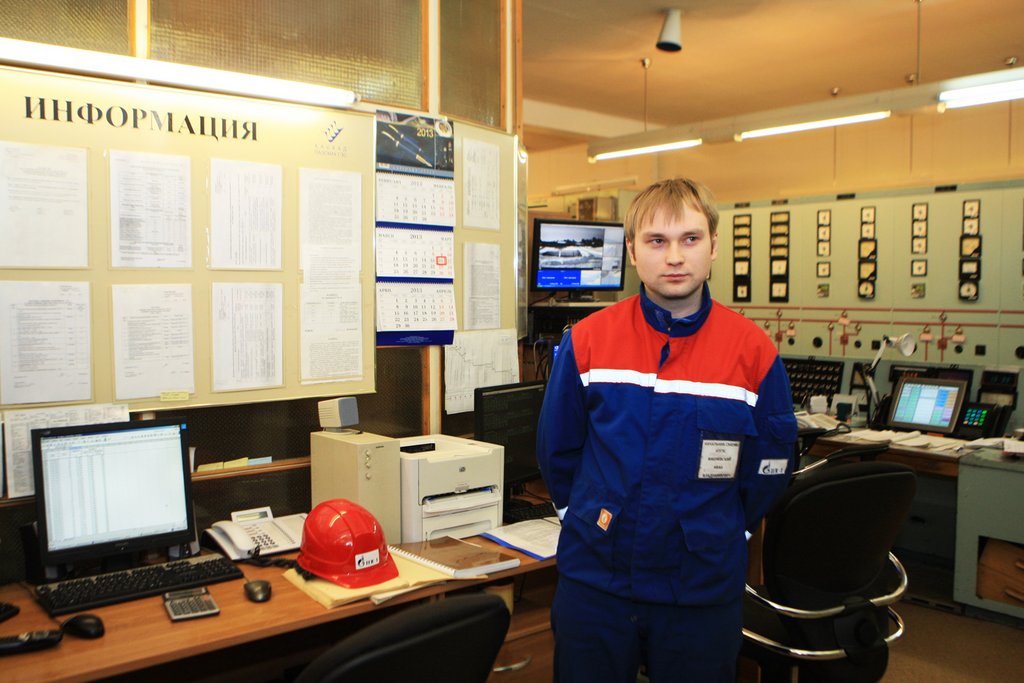

С расположенного на Раякоски ГЭС единого пульта осуществляется управление всеми ГЭС Пазского Каскада, которые работают в автоматическом режиме.

Установленная мощность — 43,2 МВт, среднемноголетняя выработка электроэнергии — 228,52 млн кВтч.

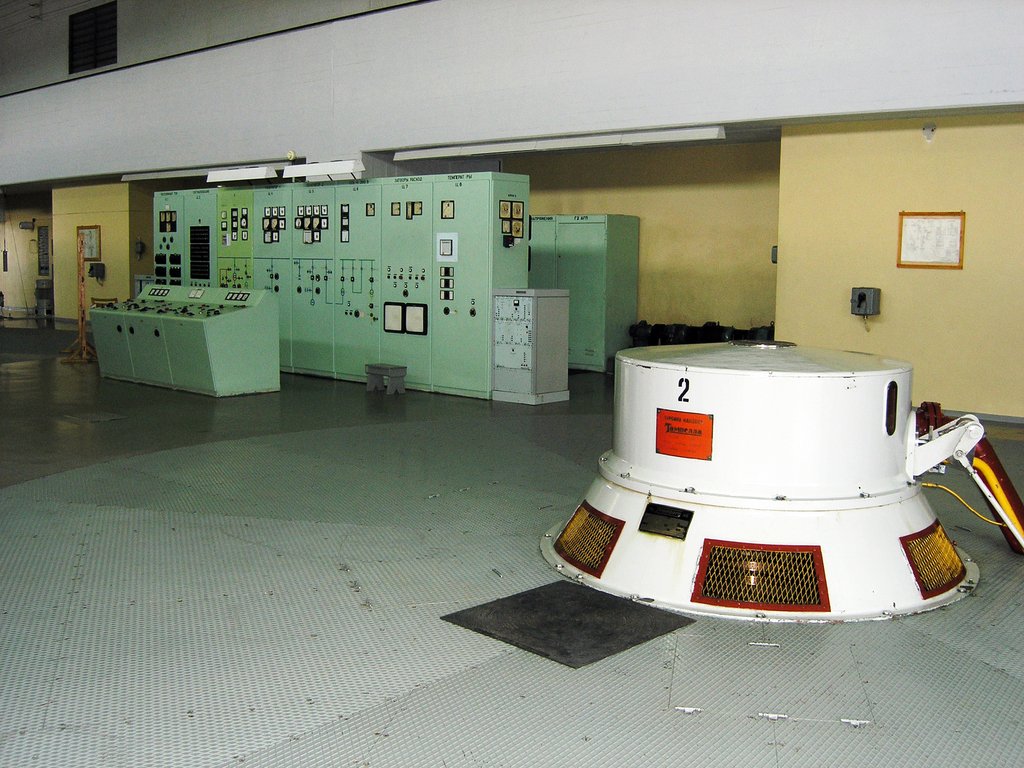

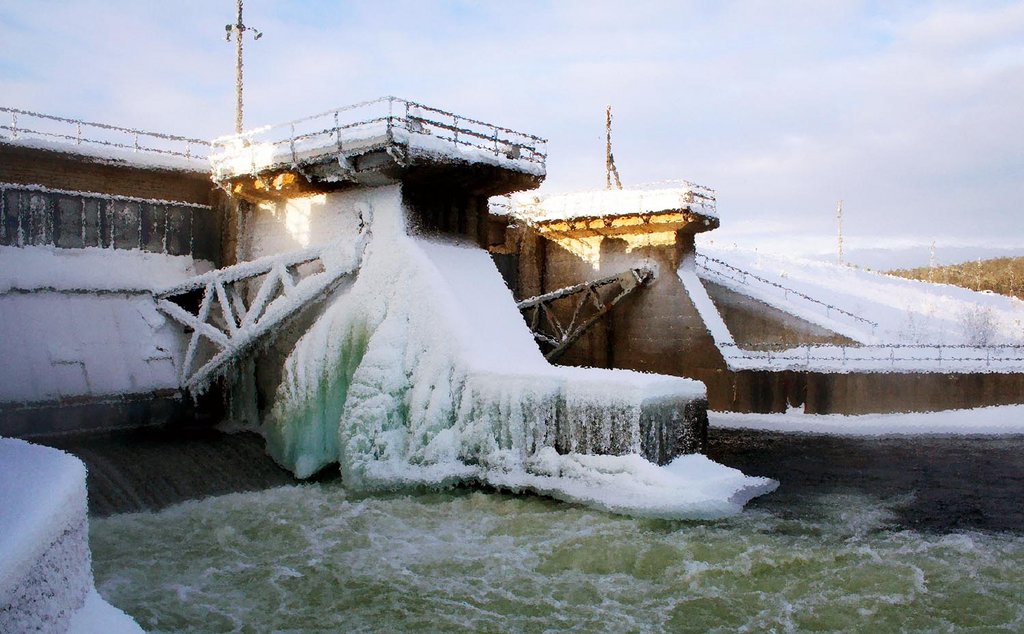

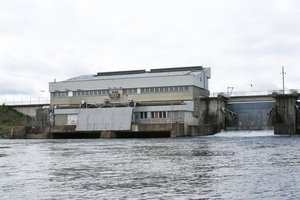

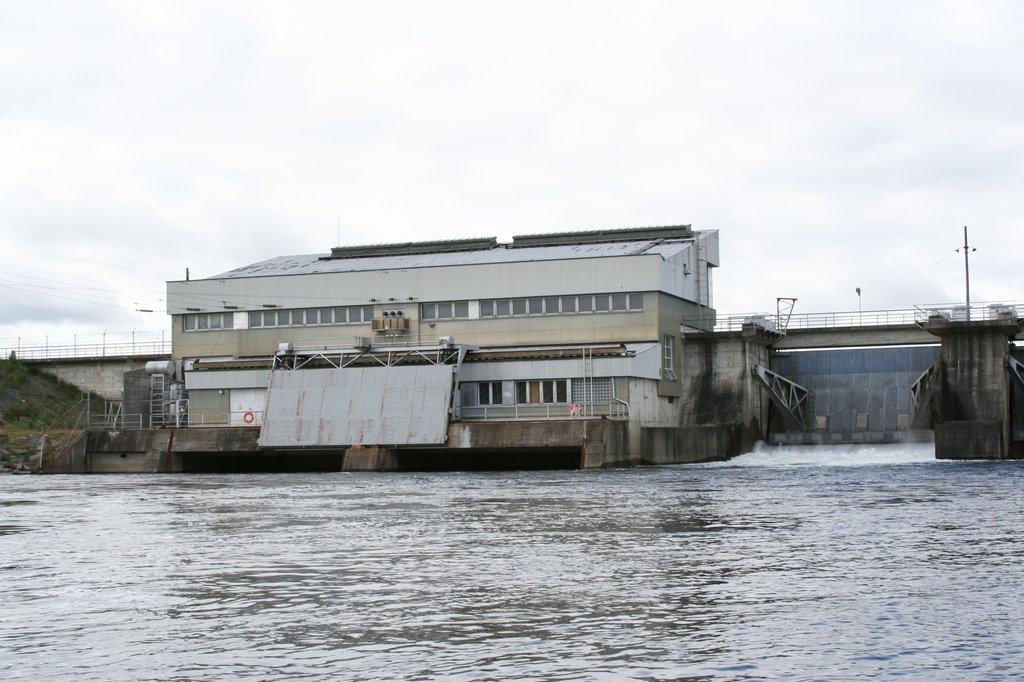

Кайтакоски ГЭС

Кайтакоски ГЭС, первая ступень Каскада, была введена в постоянную эксплуатацию 24 сентября 1959 года. Она является низконапорной русловой ГЭС и расположена в 14 км от истока реки Паз.

Кайтакоски строилась финской фирмой «Иматран Войма», как и две другие станции Пазского Каскада, Янискоски и Раякоски.

Мощности Каскада Пазских ГЭС нарастают по мере их приближения к устью реки. Поэтому верхняя – Кайтакоски – является самой маломощной в Каскаде. Кайтакоски ГЭС является регулирующей и оказывает непосредственное влияние на уровень воды в озере Инари, а также оказывает влияние на уровень водохранилищ гидроэлектростанций ниже по течению реки Паз. Как и остальные ГЭС на реке Паз, Кайтакоски работает в автоматическом режиме.

Мощность станции составляет менее 25 МВт, на основании чего она включена в реестр возобновляемых источников энергии России.

Установленная мощность — 11,2 МВт, среднемноголетняя выработка электроэнергии — 67,868 млн кВтч.

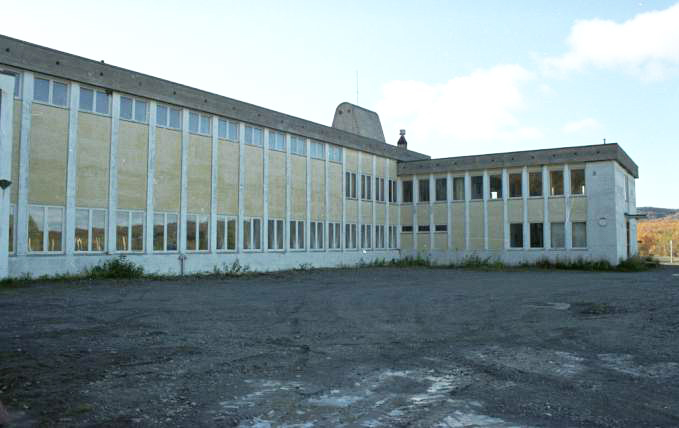

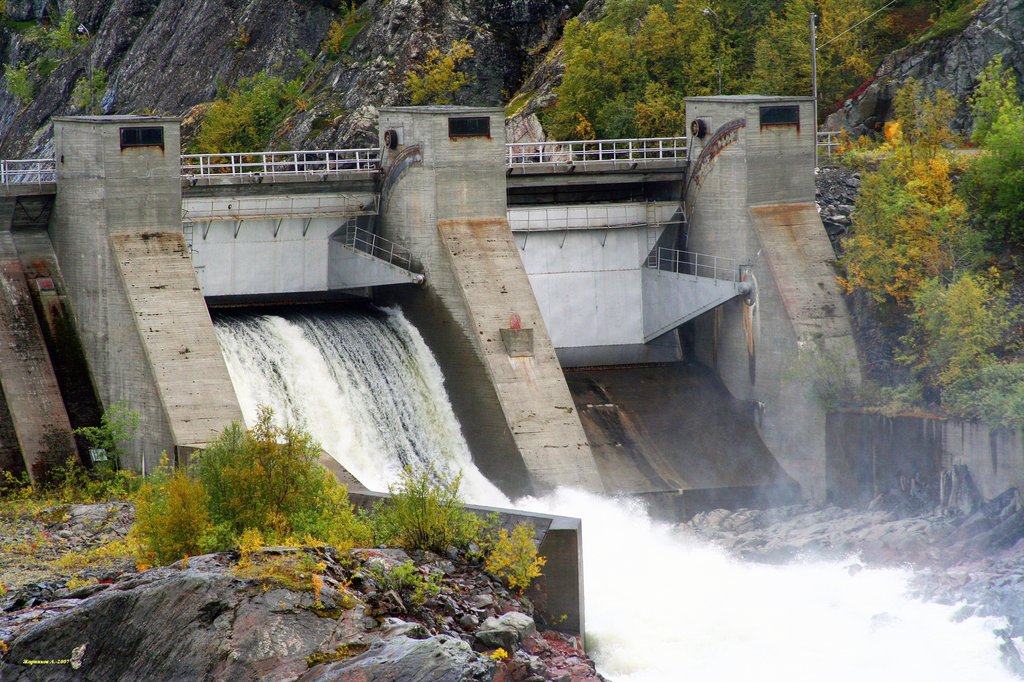

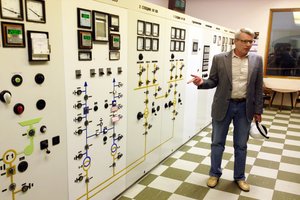

Борисоглебская ГЭС

Строительство ГЭС осуществлялось по заказу СССР специалистами норвежской фирмы «Норэлектро», началось в 1960 г. Генераторы и турбины для станции были изготовлены на заводах «ЛМЗ» и «Уралэлектроаппарат».

В эксплуатацию станция введена 1 апреля 1964 г. Около десяти лет после постройки являлась самой северной гидроэлектростанцией мира. По плотине ГЭС проходит государственная граница между Россией и Норвегией.

Машинный зал станции расположен под землей на глубине 50 м и сооружен в скале. Прежде чем вода реки Раз попадает на лопасти турбин, она совершает путь по тоннелю длиной 854 м, пробитому в скале. Высота сводов тоннеля 14 метров, ширина - 10 метров.

Станция имеет самое крупное на Каскаде пристанционное водохранилище протяженностью 41 км по руслу реки, которое обеспечивает суточное и недельное регулирование стока.

Установленная мощность ГЭС — 56 МВт, среднемноголетняя выработка электроэнергии — 275 млн кВтч.

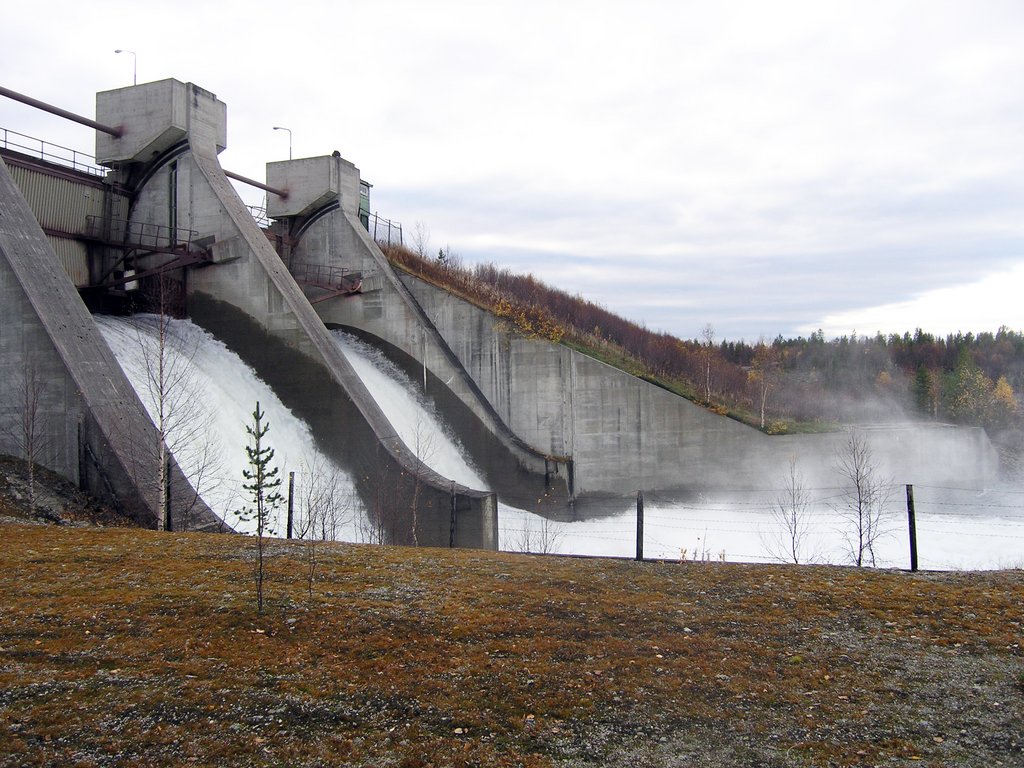

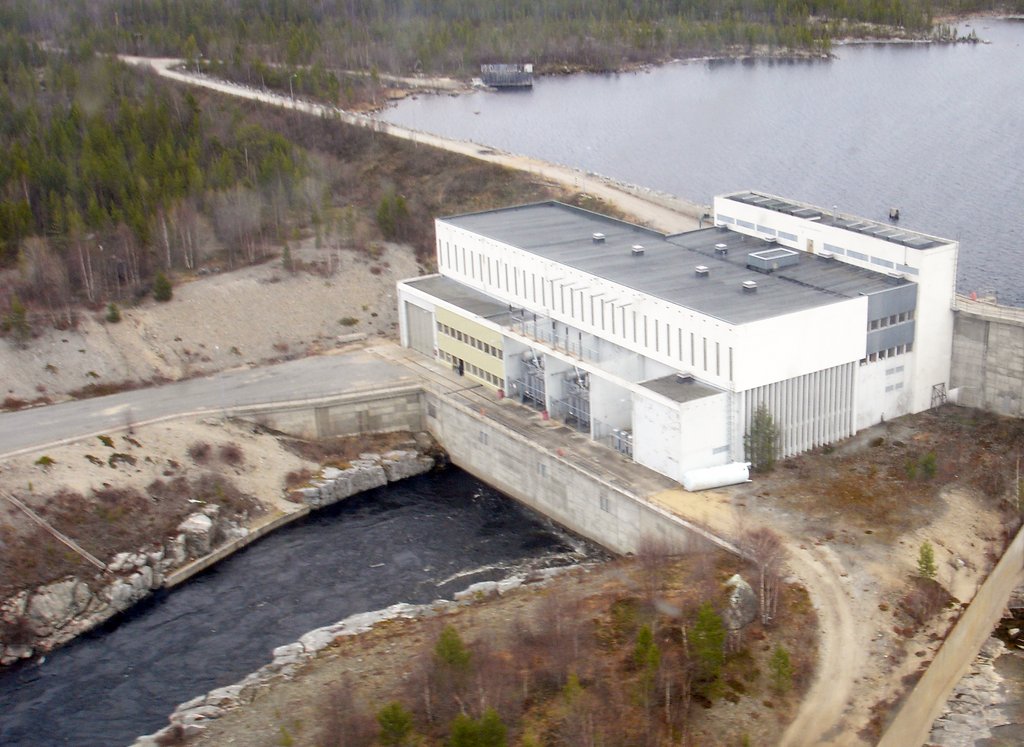

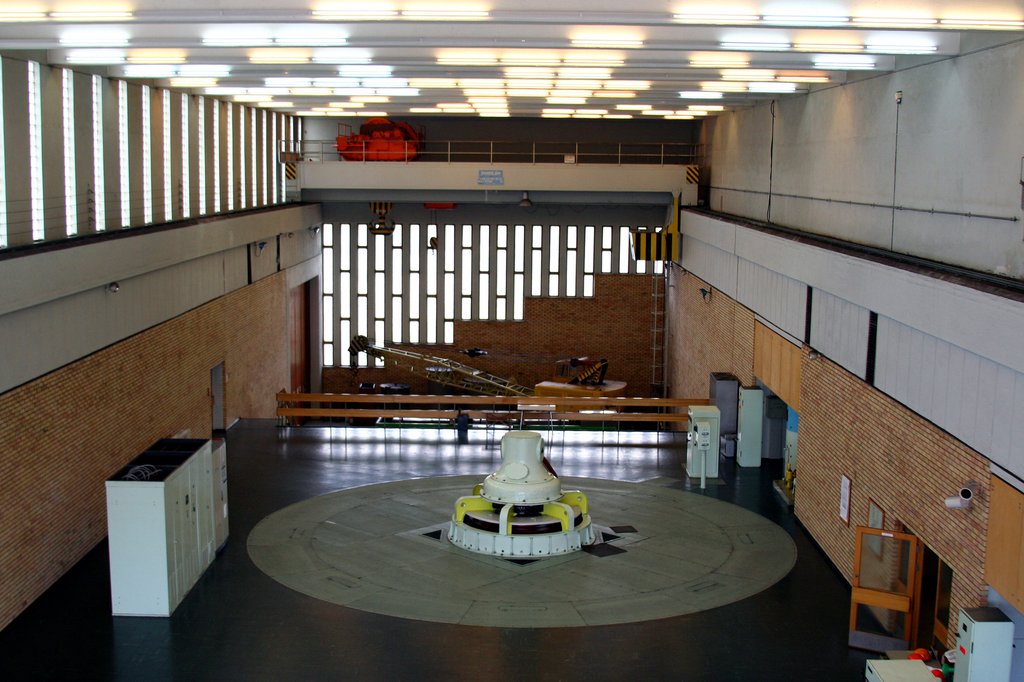

Хевоскоски ГЭС

По заказу СССР норвежская фирма «Норэлектро» в 1956 г. начала строительство Хевоскоски ГЭС, в эксплуатацию станция была принята 9 сентября 1970 г. Является русловой ГЭС.

Хевоскоски ГЭС имеет самый протяженный напорный фронт, куда входят три земляные плотины, водосброс и здание ГЭС, протяженностью 3 478 м.

Установленная мощность — 47 МВт, среднемноголетняя выработка электроэнергии — 211,699 млн кВтч.

Техническое перевооружение и модернизация

2007

Замена системы возбуждения Г-1 Борисоглебской ГЭС с электромашинной на бесщеточную.

2008

Реконструкция телемеханики всех ГЭС Пазского каскада с переходом от МКТ-3 на «Телеканал-М».

2009

Замена системы возбуждения Г-2 Борисоглебской ГЭС с электромашинной на бесщеточную.

2010

Замена системы возбуждения Г-3 Раякоски ГЭС с электромашинной на бесщеточную.

2011

Реконструкция регулятора скорости и оборудования МНУ Г-1 Борисоглебской ГЭС.

2012

  • Выполнен текущий ремонт гидроагрегата № 2 Янискоски ГЭС и гидроагрегата № 1 Хевоскоски ГЭС.
  • Завершен капитальный ремонт гидроагрегата №1 Борисоглебской ГЭС, в ходе которого проведена  реконструкция регулятора скорости.
  • Завершена реконструкция системы возбуждения гидроагрегата №1 ГЭС Раякоски.

2013

Выполнен текущий ремонт гидроагрегатов № 2 и 3 Раякоски ГЭС.

2015

Выполнен текущий ремонт гидроагрегата № 2 Хевоскоски ГЭС
