Каскад Сунских ГЭС

Дата объединения станций в каскад
1964 год
Адрес
Республика Карелия, Кондопога, ул. Приканальная
Директор
Лопатин Евгений Викторович
Общая численность персонала
91 человек

Основные параметры за 2017 год

  • Установленная электрическая мощность — 63,7 МВт
  • Выработка электроэнергии — 292,1 млн кВтч

Каскад Сунских ГЭС занимает важное место в электроснабжении Петрозаводско-Кондопожского промышленного узла.

Состав каскада

  • Кондопожская ГЭС (пущена в эксплуатацию 29 января 1929 г.)
  • Пальеозерская ГЭС (пущена в эксплуатацию 5 декабря 1954 г.)
  • Группа малых ГЭС (объединена в 2003 г.)

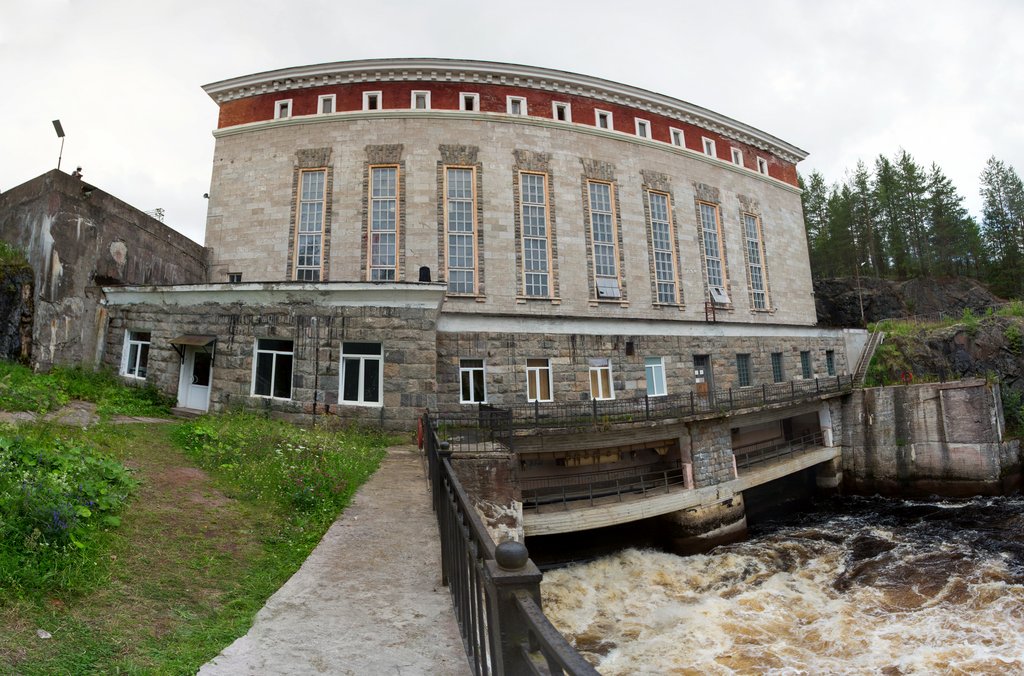

Кондопожская ГЭС

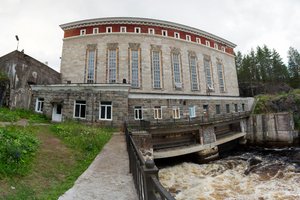

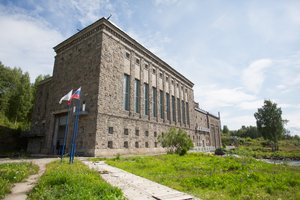

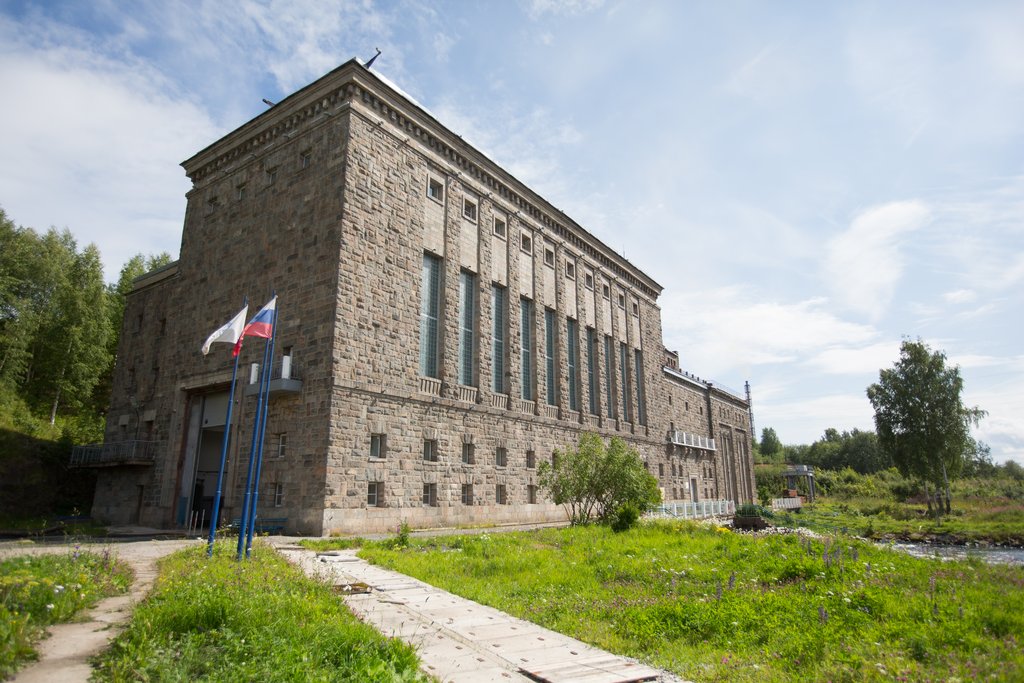

Кондопожская ГЭС — первенец электрификации Карелии, построена по Ленинскому плану ГОЭЛРО. Здание Кондопожской ГЭС признано памятником архитектуры.

В 1916 г. у небольшой карельской деревни Кондопоги началось строительство самой крупной в России гидроэлектростанции мощностью в 30 тысяч лошадиных сил, проект которой создал Г. О. Графтио.

26 апреля 1921 г. Совнаркомом РСФСР под председательством В. И. Ленина было принято постановление о постройке центральной электростанции в г. Кондопоге по реке Суна и бумажной фабрики.

Строительство продолжалось с 1923 по 1951 г. Пуску первой ГЭС Карельского края предшествовала длительная работа по возведению здания, строительству гидротехнических сооружений, монтажу оборудования.

К строительству второй очереди приступили в 1937 г. Весной 1941 г. один агрегат был пущен, второй находился в стадии окончания монтажных работ.

С началом военных действий основное гидромеханическое и электрическое оборудование демонтировали и вывезли на другие гидростанции СССР за исключением 4-го малого агрегата мощностью 1500 МВт, который был взорван на месте. Во время Великой Отечественной войны сооружения Кондопожской ГЭС подверглись значительному разрушению.

Восстановление станции началось в июне 1944 г. В 1947 г. были пущены в работу агрегаты № 1 и 2, в марте 1951-го — агрегат № 3. Кондопожская ГЭС была принята в промышленную эксплуатацию.

Установленная мощность ГЭС — 25,6 МВт.

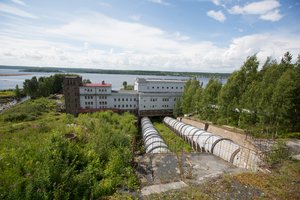

Пальеозерская ГЭС

Строительство Пальеозерской ГЭС стало частью технического проекта по присоединению реки Суны к озеру Палье. Весной 1932 года в нескольких километрах от деревни Койкары начались подготовительные работы. Первая дорога к месту строительства была проложена от Кавас-губы в августе 1932 года, а проектировка основных гидротехнических сооружений началась в 1934 году.

На время Великой Отечественной войны строительство было остановлено и возобновилось только в 1947 году, когда в поселке Гирвас развернулась большая стройка. Инженеры «Сунагэсстрой» предложили восемь разных проектов гидроэлектростанции. Однако начать решили с восстановления Гирвасской плотины — ее возводили по новому, специально разработанному, проекту. Гирвасская плотина стала первой железобетонной плотиной в Карелии, позже по ней было проложено дорожное полотно.

Для постройки Пальеозерской ГЭС в Гирвасском водохранилище поднимали уровень воды, наращивая и объединяя Койкарские дамбы. В 1950 году гидростроители приступили к непосредственному возведению Пальеозерской ГЭС. Наладочные работы на станции завершились  к декабрю 1954 года.

5 декабря 1954 года были запущены турбины – Пальеозерская гидростанция начала вырабатывать электроэнергию.

С вводом гидроэлектростанции в эксплуатацию на реке Суна образовался каскад ГЭС, сыгравший решающую роль в электроснабжении Петрозаводско-Кондопожского промышленного узла. Пальеозерская станция позволила довести использование потенциальной мощности реки до 72%.

Строительство ГЭС дало толчок к развитию промышленного узла северного региона и благотворно сказалось на социальном обустройстве района — развивалась инфраструктура поселка Гирвас, появились  новые социальные объекты – детский сад, школа, больница, Дом культуры.

Установленная мощность Пальеозерской ГЭС — 25 МВт.

Группа Малых ГЭС

Группа малых ГЭС объединяет шесть электростанций: Питкякоски, Хямекоски, Харлу, Пиени-Йоки, Суури-Йоки, Игнойла. Все они были построены на территории Приладожья в период до 1940 г., в то время, когда этот район входил в состав Финляндии. После окончания Зимней войны ГЭС отошли к СССР, однако некоторые из них были частично разрушены, на других установленные шведские гидроагрегаты не имели рабочей документации. Поэтому советские техники были вынуждены осваивать оборудование на практике, разрабатывать собственные документы.

Установленная мощность группы ГЭС — 13,1 МВт.

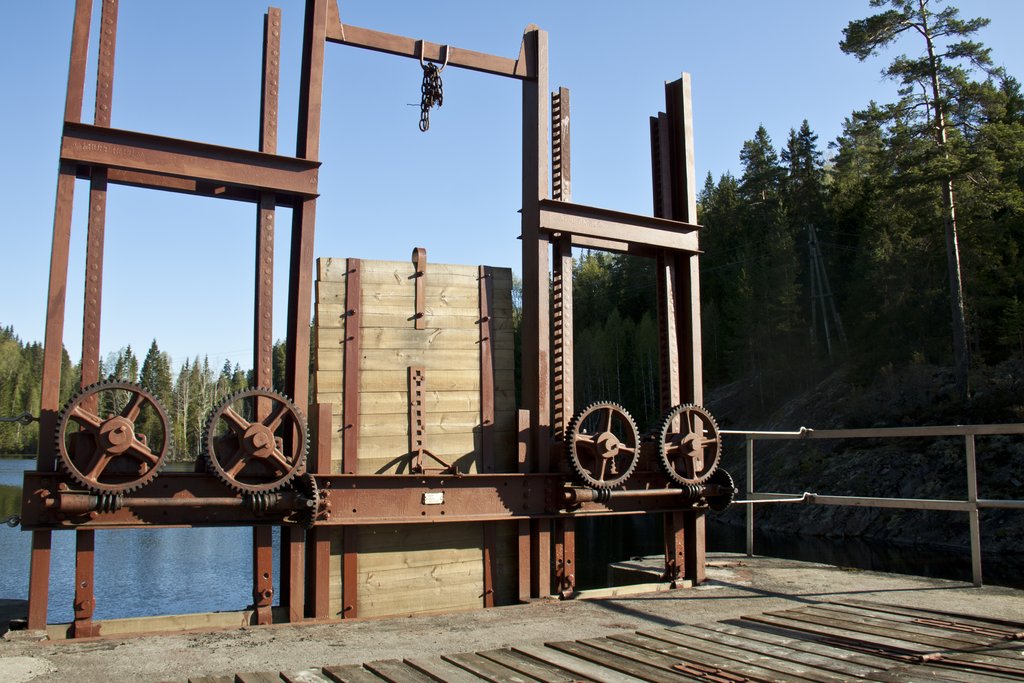

Питкякоски ГЭС

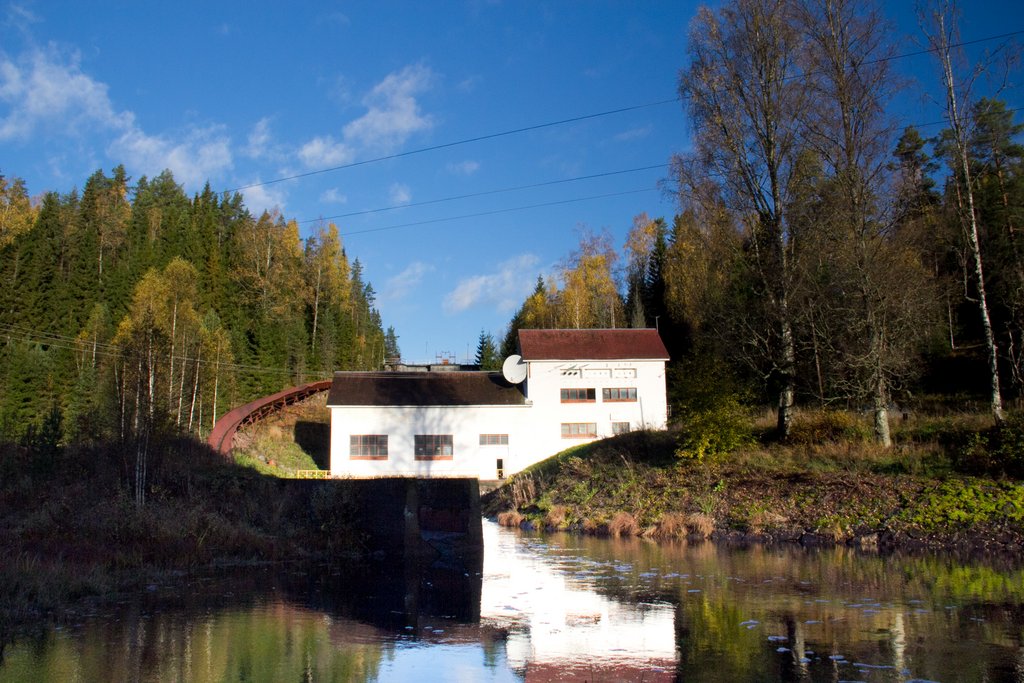

Питкякоски ГЭС расположена на порожистом участке реки Киттен-Йоки в 18 км от г. Сортавала. Из проектных материалов известно, что в середине 1930-х годов финнами были произведены исследования существующих гидросооружений с целью выявления возможности увеличения выработки электроэнергии. На основании проведенных исследований, по всей видимости, был составлен проект реконструкции гидротехнических сооружений с увеличением напора ГЭС и энергетической части с увеличением генераторной мощности станции. Однако этот проект так и не был полностью реализован — началась война.

До 1947 г. Питкякоски ГЭС не функционировала. Здание имело только стены и кровлю. Но водосливная плотина и напорный бассейн уже были реконструированы финнами и не требовали дополнительных работ. В 1946-1947 гг. ГЭС была восстановлена и введена в эксплуатацию. Восстановление гидросооружений проводилось в соответствии с проектом восстановления Ленинградского отделения гидропроекта. Установка энергооборудования была выполнена в соответствии с имеющимися финскими чертежами.

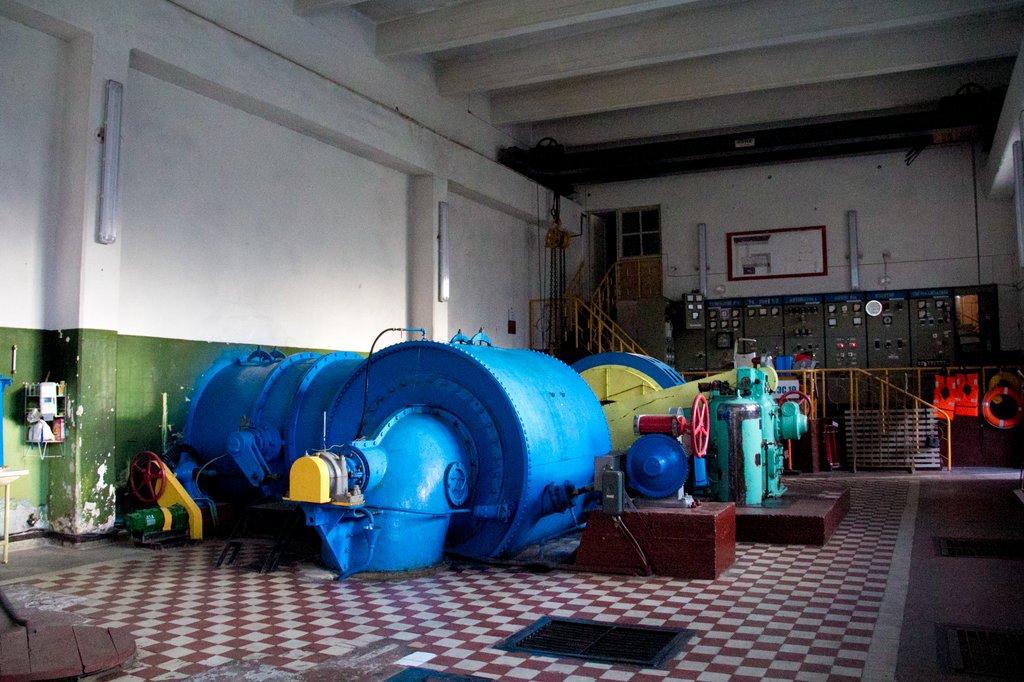

Гидротурбинное оборудование ГЭС состояло из двух радиально-осевых турбин мощностью 1280 и 500 кВт. В 1960-е годы гидроагрегат мощностью 500 кВт был демонтирован. В здании станции остался гидроагрегат шведского производства фирмы ASEA 1947 года выпуска.

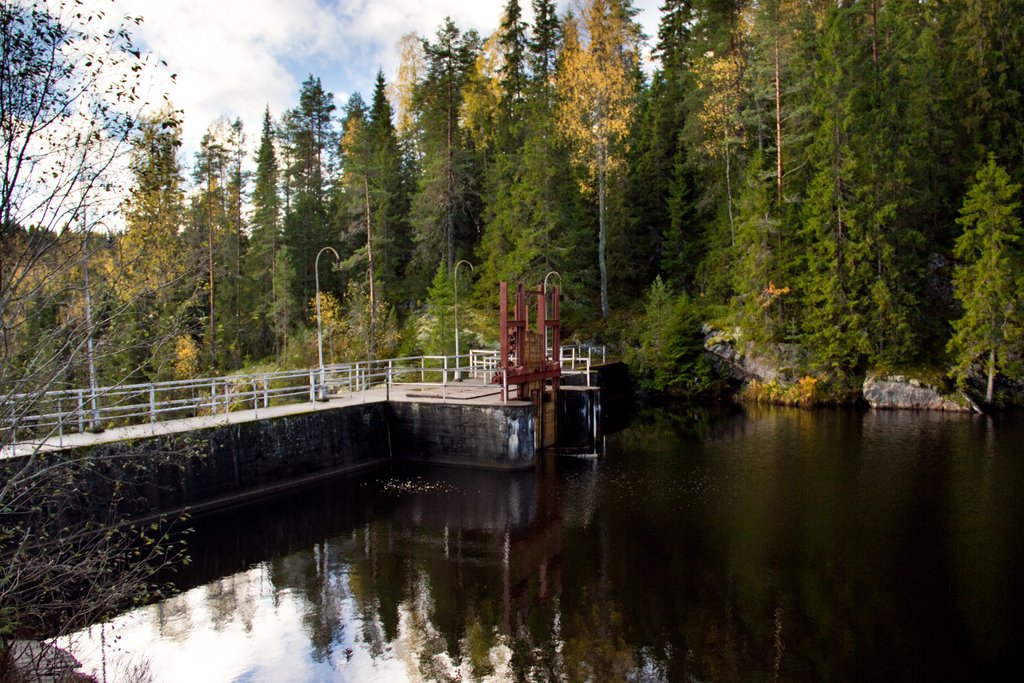

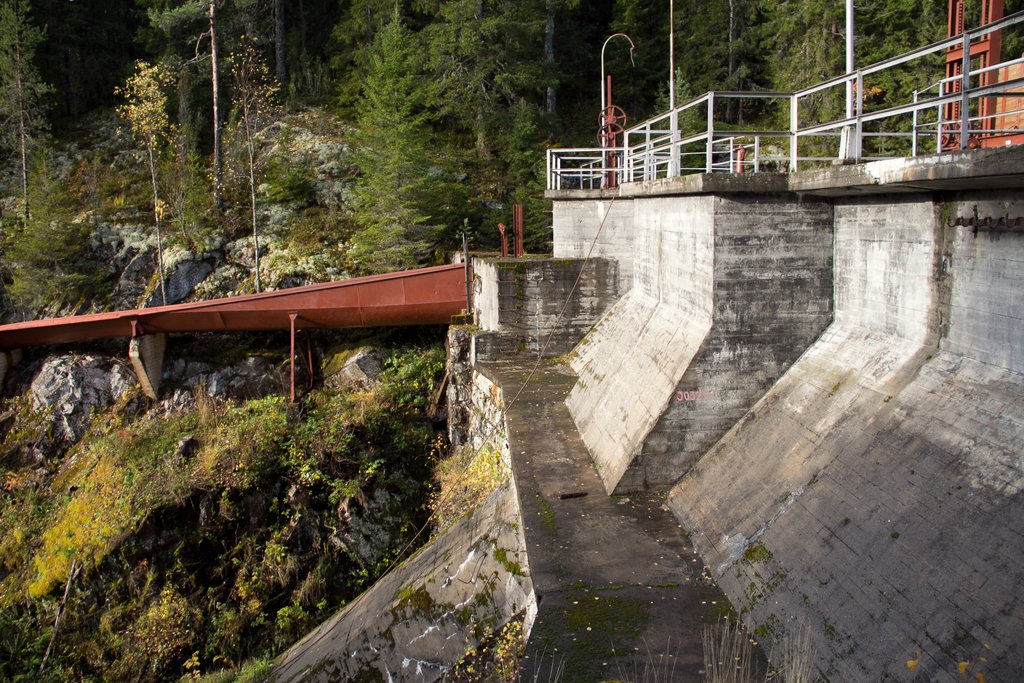

Питкякоски ГЭС является станцией смешанного типа: часть напора создается за счет деривационного канала, спрямляющего излучину реку, а другая часть напора — водосливной плотиной.

Хямекоски ГЭС

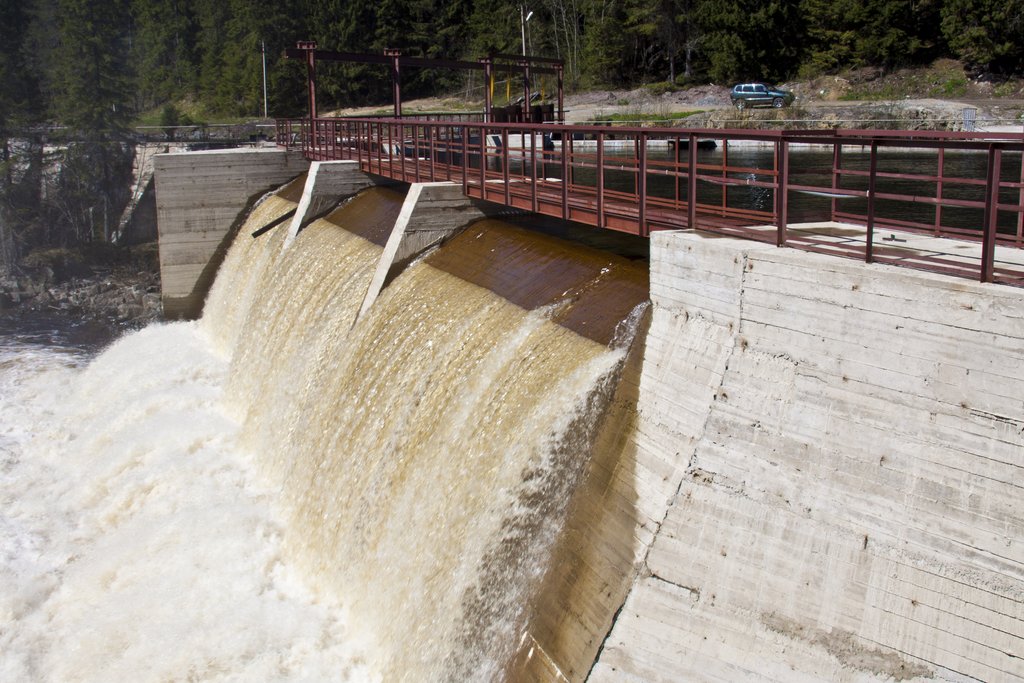

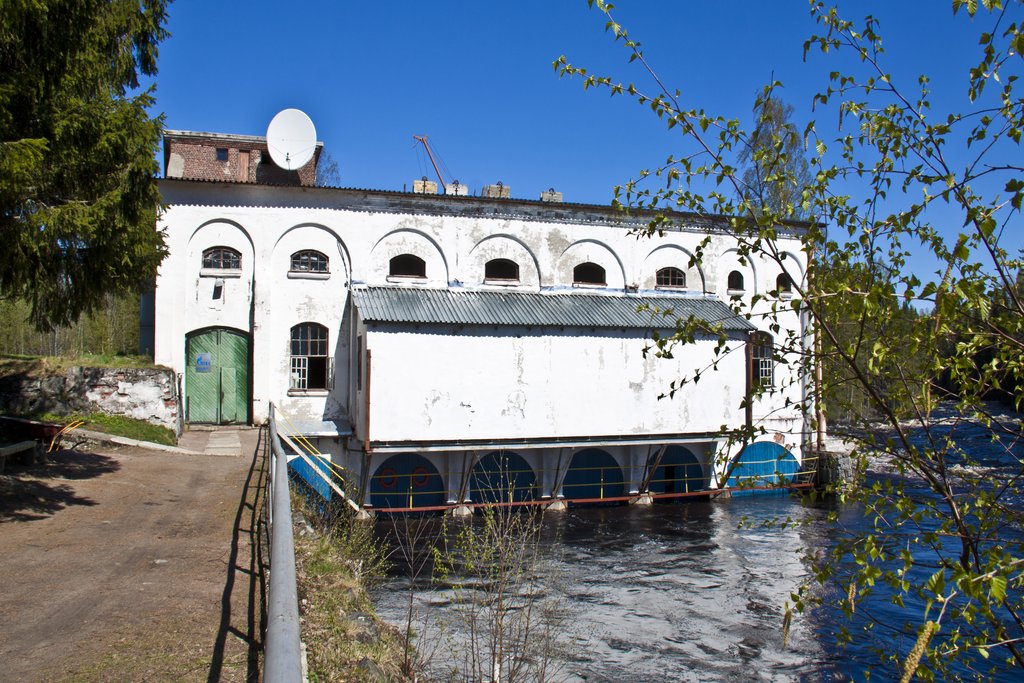

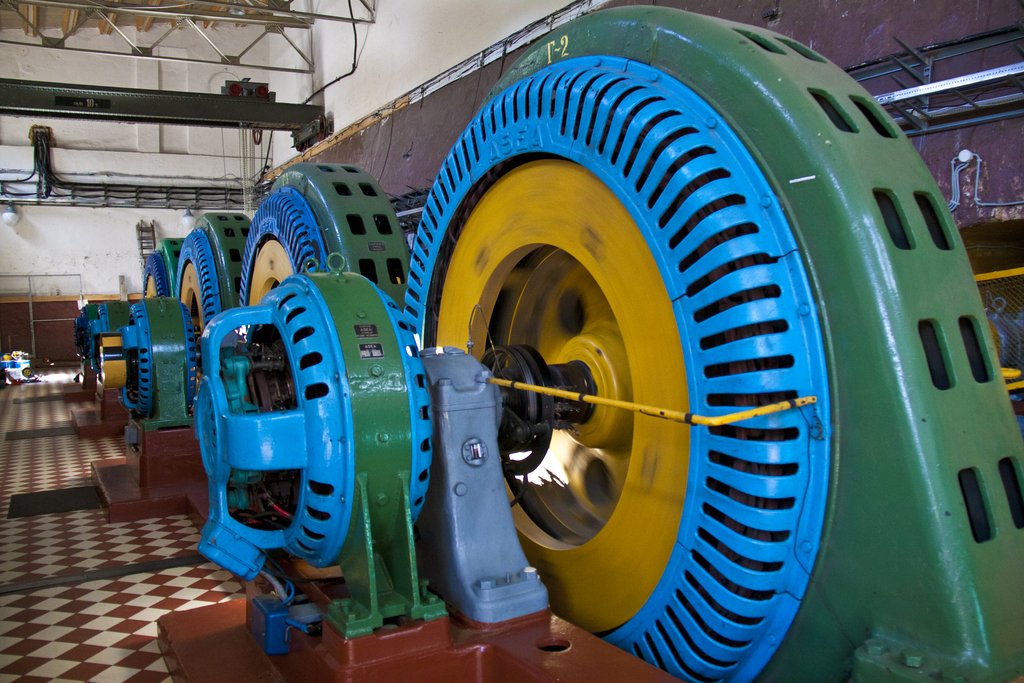

Дата постройки станции неизвестна. К СССР она отошла в 1940 г., а по датам изготовления оборудования, установленного на ГЭС, можно судить, что постройка сооружений производилась в 1900–1905 гг. В здании ГЭС было установлено 5 гидроагрегатов шведского производства фирмы ASEA 1903 года выпуска. Хямекоски ГЭС была восстановлена после войны по проекту, выполненному Гипробумом в 1946–1948 гг. Основные работы по восстановлению и капитальному ремонту гидросооружений проводились в 1949-1950 гг., однако точные объемы работ неизвестны. Единственным достоверным фактом является то, что ремонтировался головной узел и стенки деривационного канала.

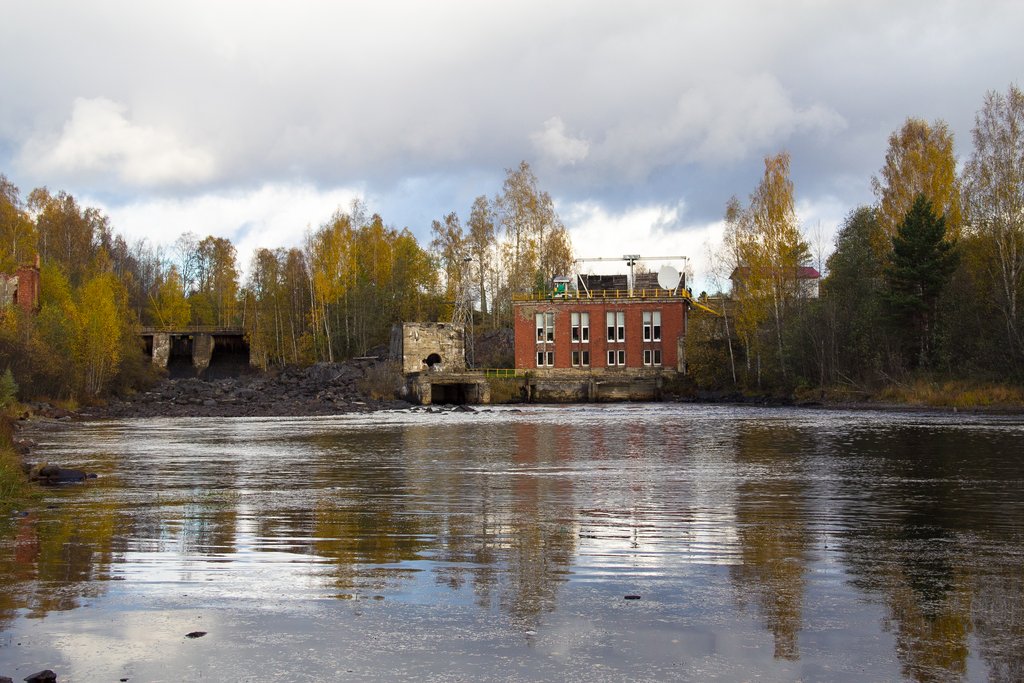

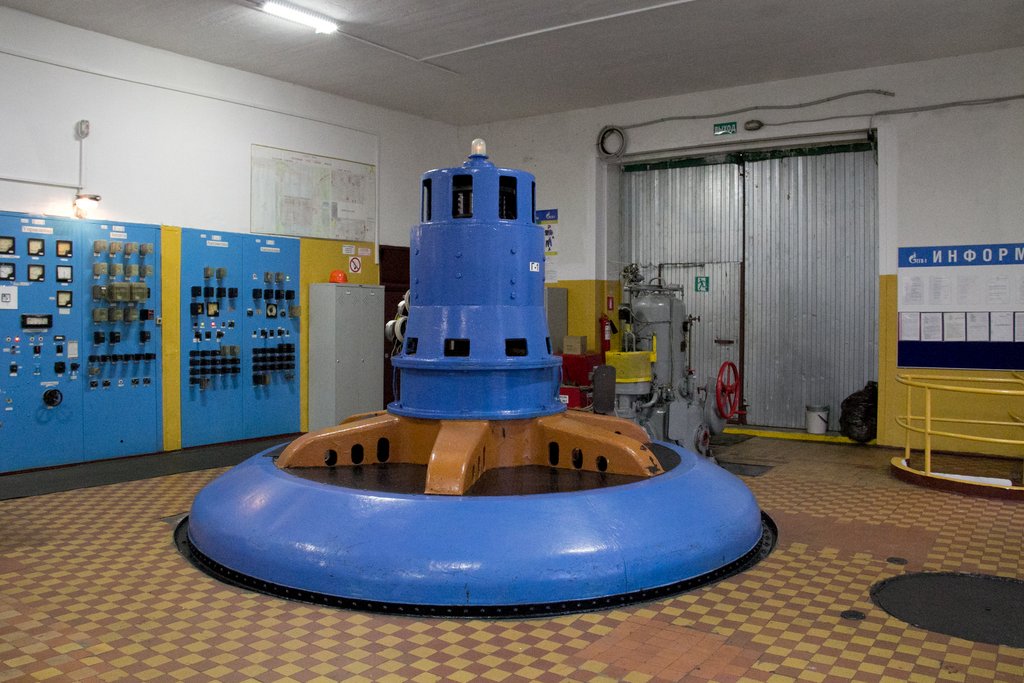

Харлу ГЭС

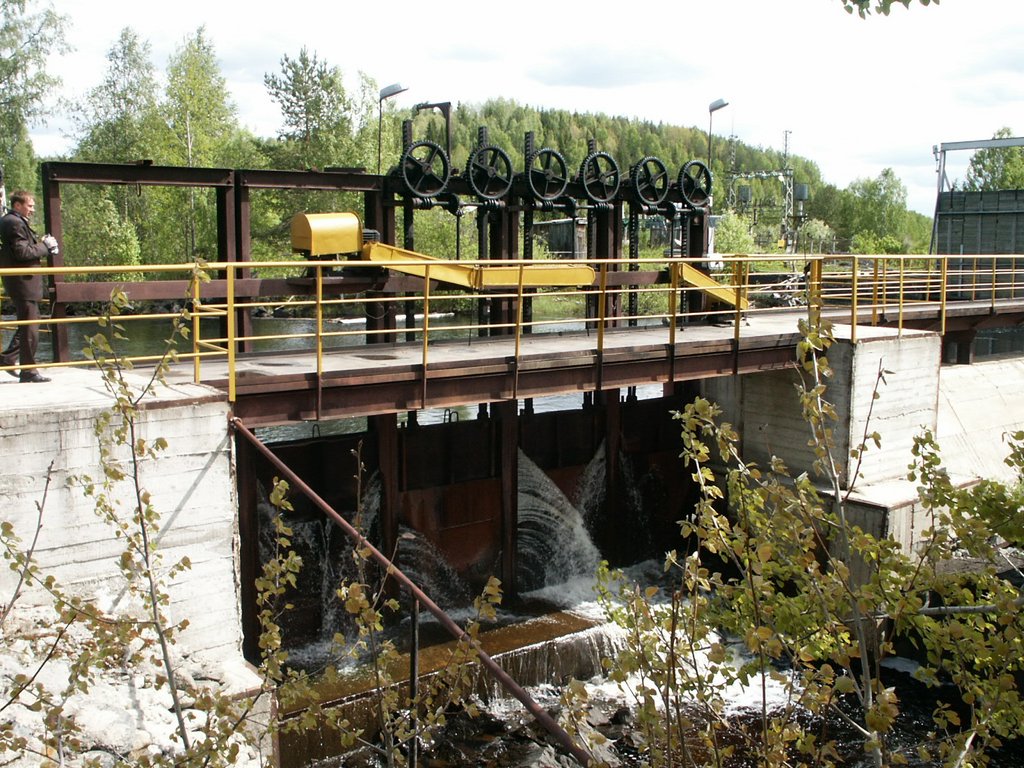

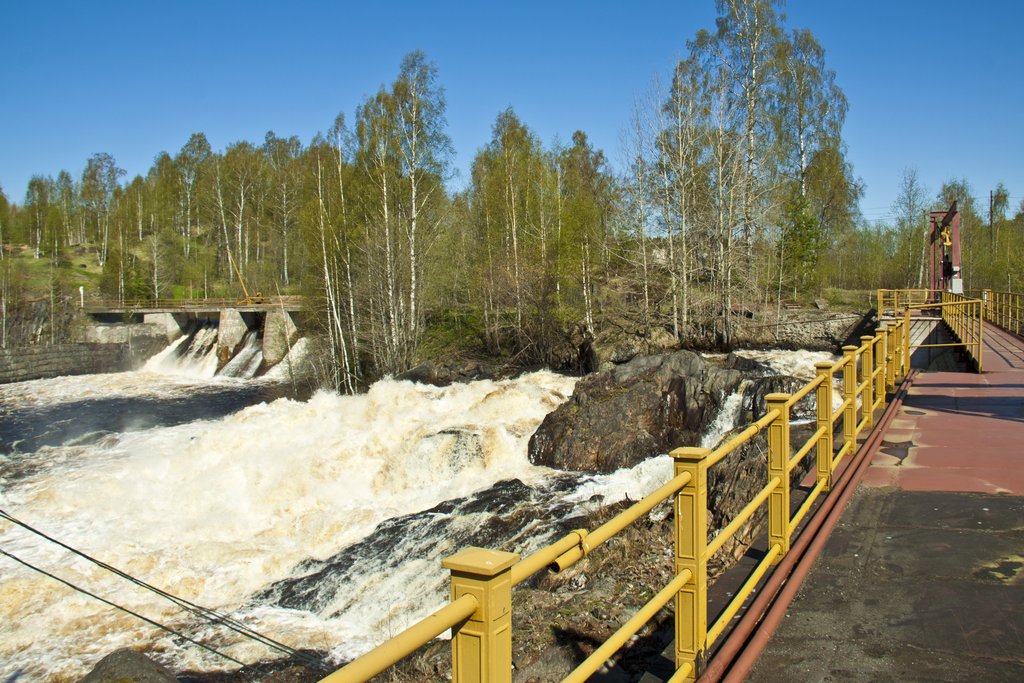

Харлу ГЭС является второй ступенью каскада ГЭС, расположенного на реке Янис. Работает на зарегулированном стоке Хямекоски ГЭС и собственного хранилища не имеет. Расположена станция тремя километрами ниже Хямекоски ГЭС на порожистом участке реки, разделенном в створе ГЭС скалистым островом на две протоки. Тип станции — приплотинный.

Построена Харлу ГЭС на тогда еще финской территории около 1936 г. Отошла к СССР в 1940 г. Станция была введена в эксплуатацию после восстановления в 1945 г. с одним агрегатом. Второй гидроагрегат был установлен и введен в эксплуатацию в 1952 г.

Пиени-Йоки и Суури-Йоки ГЭС

Эти гидроэлектростанции были построены на реке Тулимаёки финнами в 1918–1920 гг. на порожистых участках реки и скомпонованы по русловой схеме. Проектные документы по сооружению ГЭС отсутствуют. В годы войны обе были частично разрушены, а в 1946 г. восстановлены. До 1960 г. они принадлежали целлюлозному заводу «Питкяранта» и эксплуатировались им совместно с тепловой электростанцией завода. Первоначально на станциях было установлено по три агрегата: один — 640 кВт и два по 350 кВт. Последние в 1962 г. были заменены новыми по 640 кВт. Однако на полную мощность гидроэлектростанции работали только в период весеннего половодья (2-3 месяца в году), в остальное время использовалось по одному гидроагрегату. С 1995 г. начали работать круглогодично.

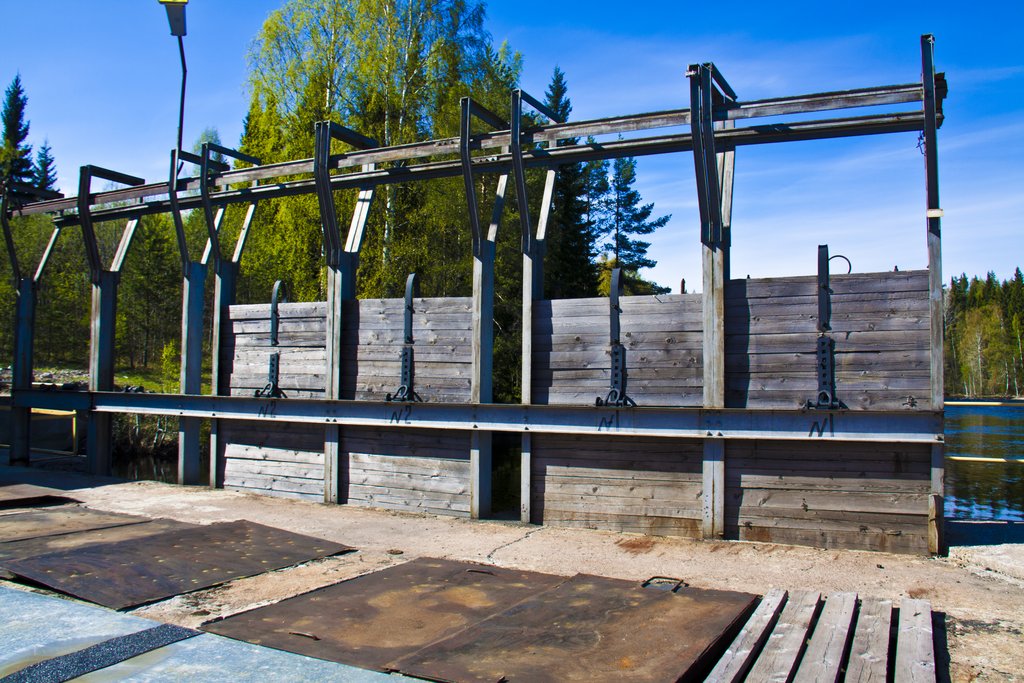

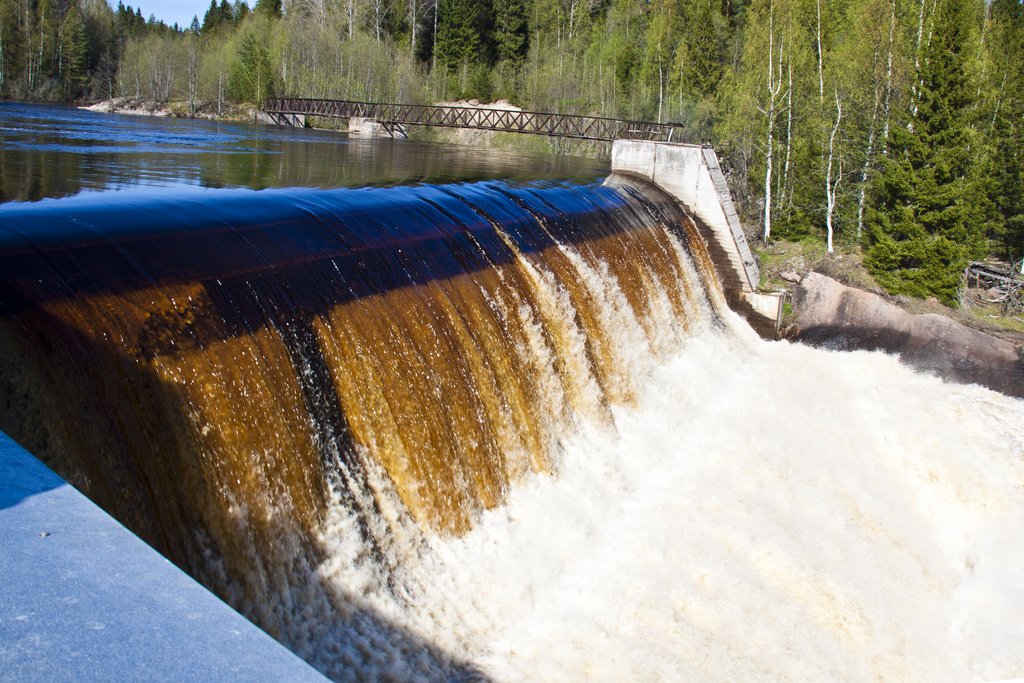

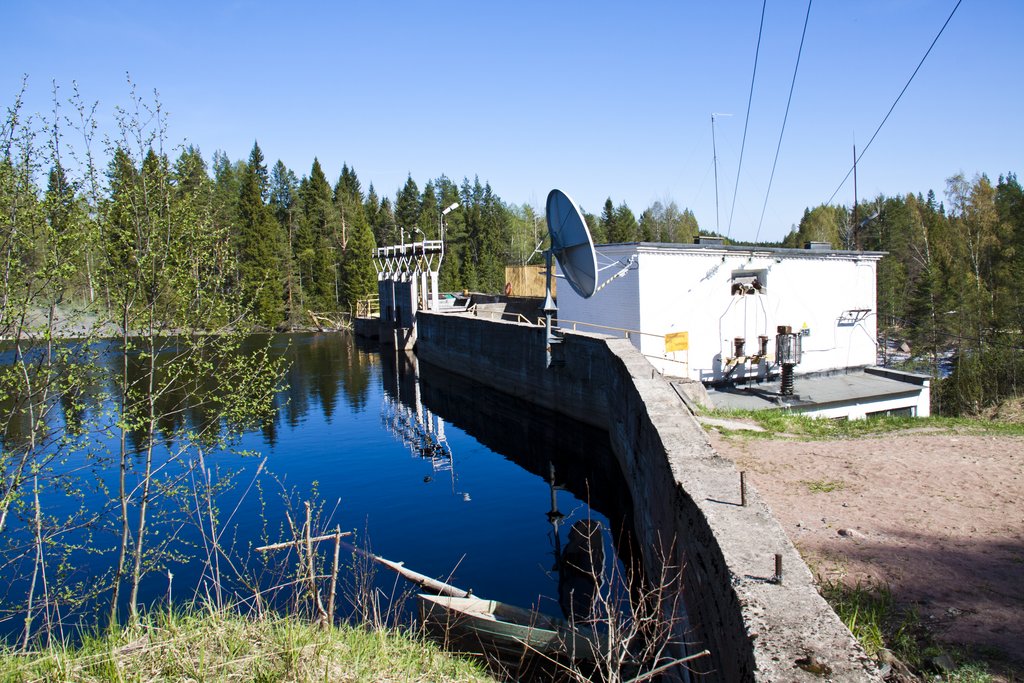

Пиени-Йоки ГЭС

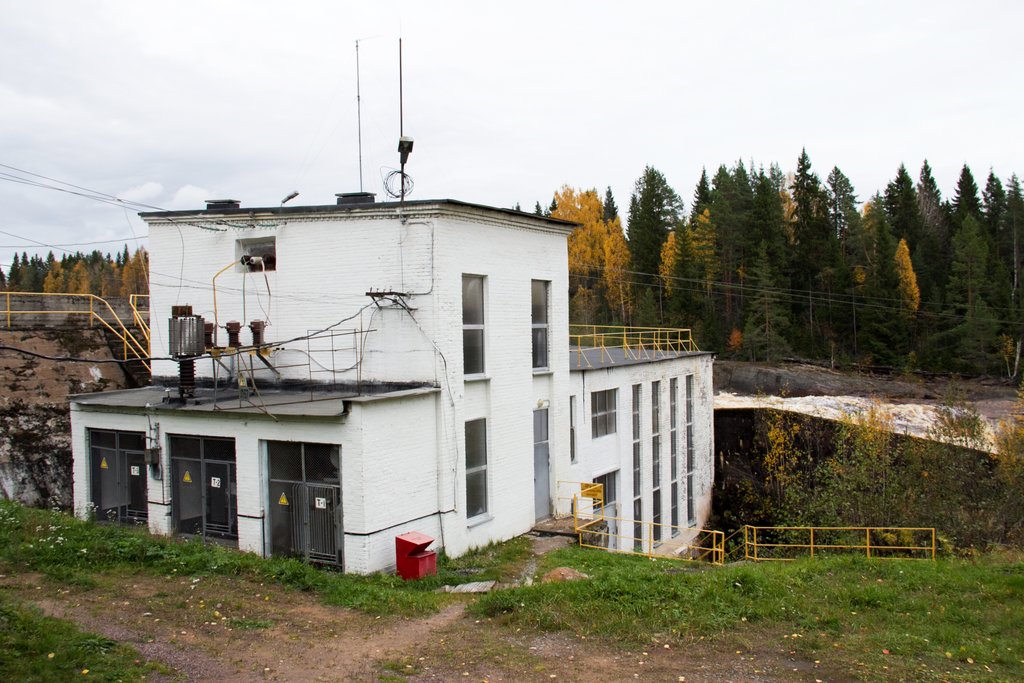

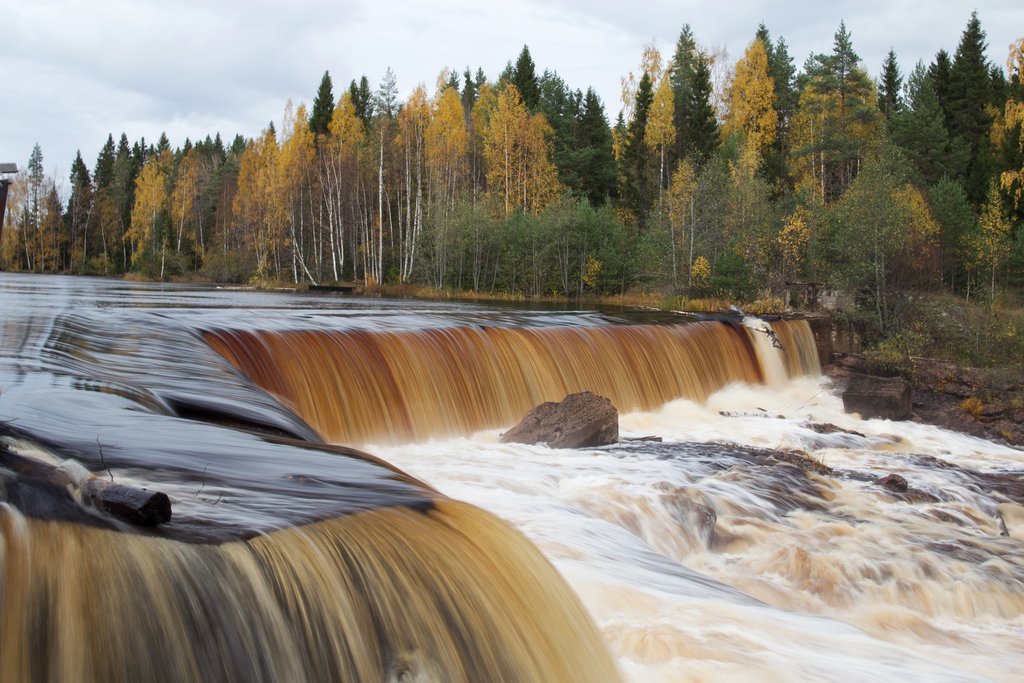

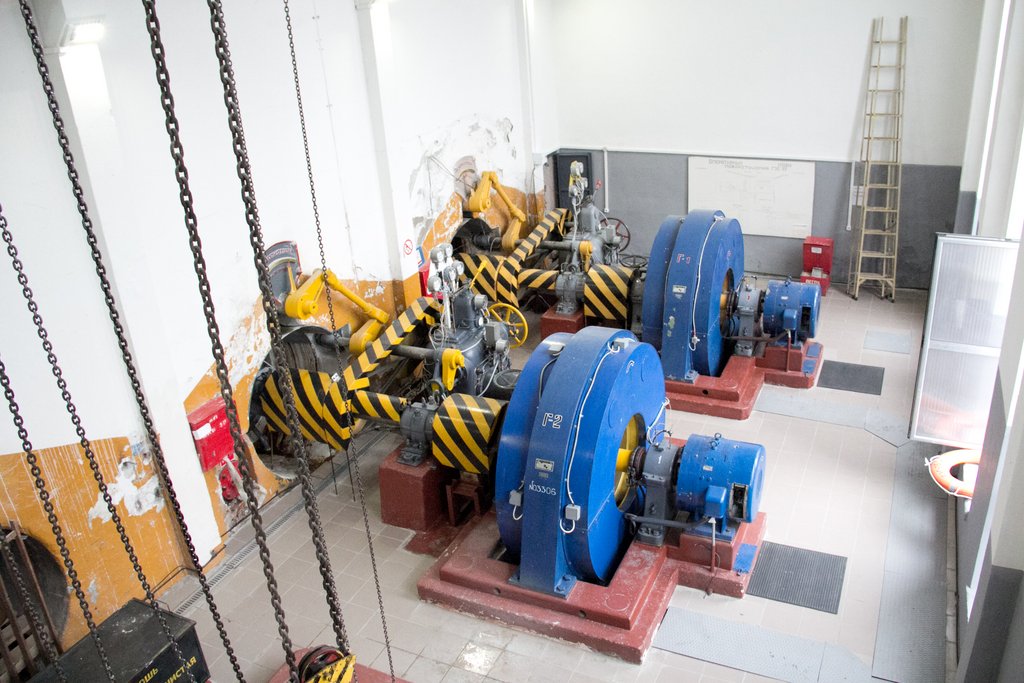

Суури-Йоки ГЭС

Игнойла ГЭС

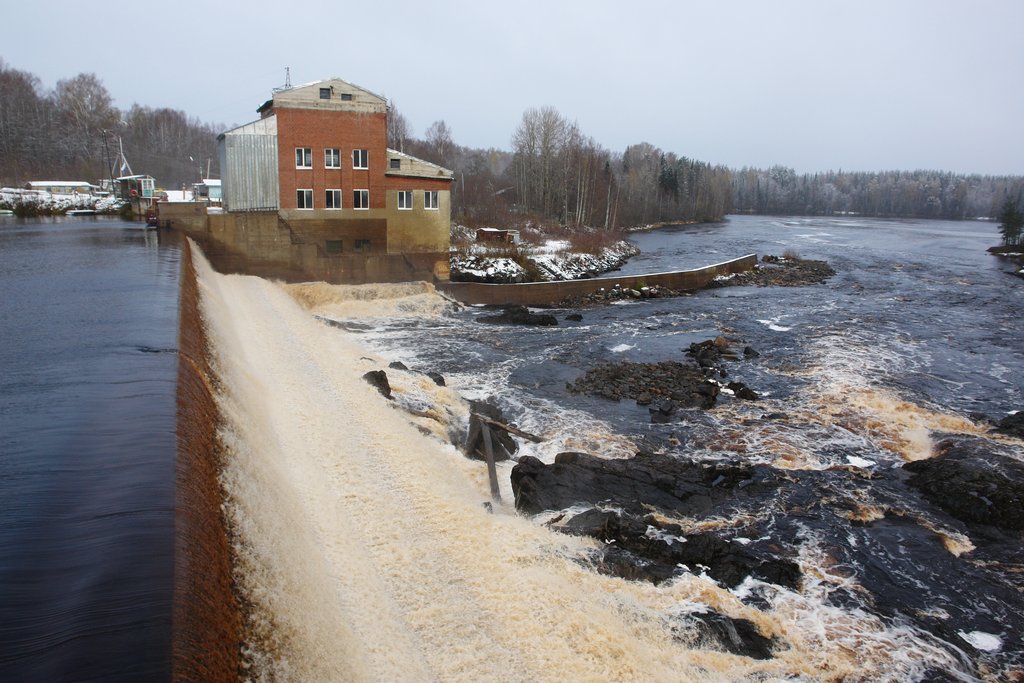

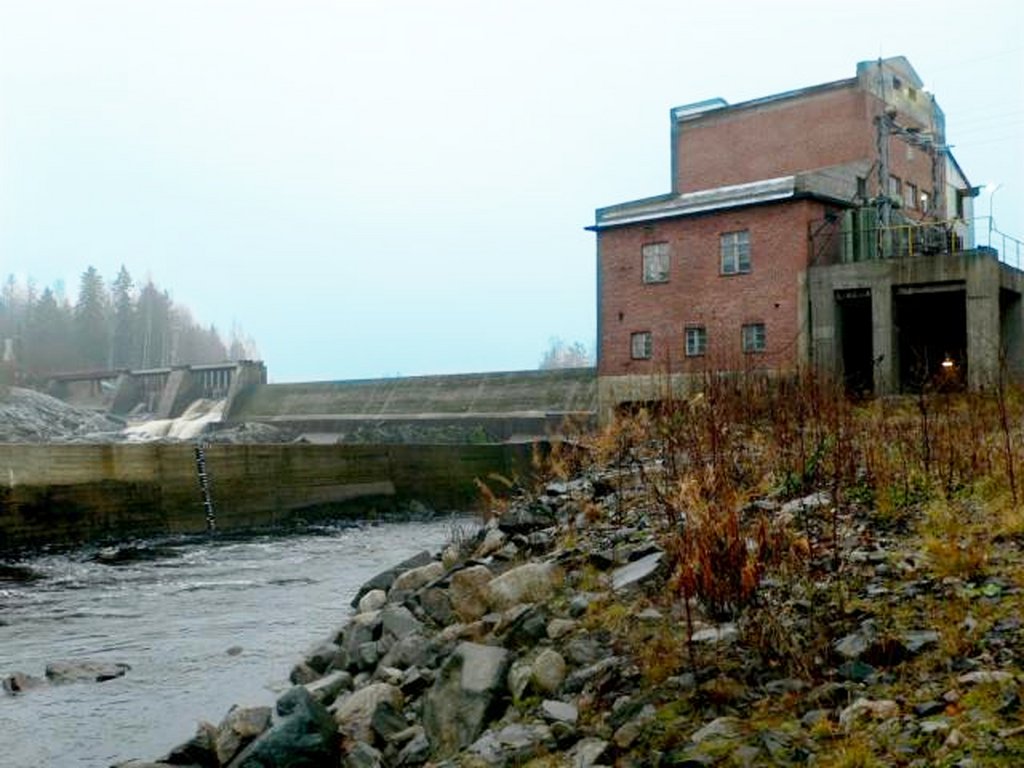

ГЭС Игнойла расположена на реке Шуя в Суоярвском районе Республики Карелия. С 2003 года станция организационно входит в группу малых ГЭС Каскада Сунских ГЭС вместе с другими малыми гидроэлектростанциями региона.

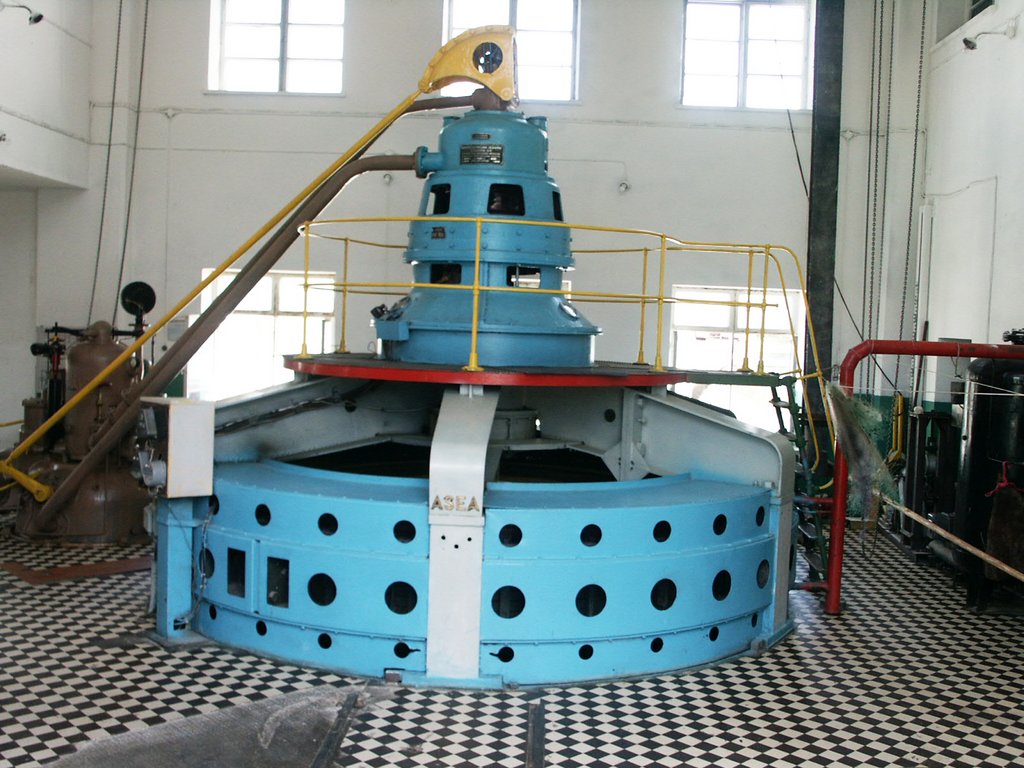

Игнойла была построена финскими специалистами в 1936 году. Техническую базу гидростанции составлял один поворотно-лопастной гидроагрегат, работающий при расчетном напоре в восемь метров. Четырехлопастная гидротурбина с диаметром рабочего колеса в 2,7 м изготовлена шведским концерном KMW, а генератор — компанией ASEA.

В годы Великой Отечественной войны плотина гидроэлектростанции была разрушена, ее восстановление закончилось к 1946 году. В 1976 году плотина Игнойла ГЭС была передана на баланс Суоярвской картонной фабрике и начала участвовать в регулировании стока реки Шуя. В конце ХХ века при создании региональных компаний станция вошла в состав энергетической системы «Карелэнерго», а в 2006 году в ходе реформы российской энергетики стала частью мощностей ПАО «ТГК-1» в Республике Карелия.

Техническое перевооружение и модернизация

1989

Капитальный ремонт водосливной плотины Питкякоски ГЭС: с напорной грани платина была облицована железобетоном толщиной до 1 м с двойным армированием и усиленным анкерованием в скалу основания берегов и тела старой плотины.

1994—1995

  • Капитальный ремонт гидроагрегата с восстановлением лопастей рабочих колес, заменой вала турбины и металлизацией котла турбины Питкякоски ГЭС.
  • Капитальный ремонт водосбросной плотины Пиени-Йоки ГЭС.
  • Капитальный ремонт водосбросной плотины Суури-Йоки ГЭС.

1996

Капитальный ремонт всех гидротехнических сооружений Игнойла ГЭС (закончен в 2001 г.).

1997

  • Модернизация гидроагрегата с заменой камеры рабочего колеса Игнойла ГЭС (закончена в 2002 г.);
  • Ремонт палубы нижнего бьефа Питкякоски ГЭС с разделкой и перезаливкой железобетоном опорных бычков, облицовка бычков металлом.

2000—2001

Капитальный ремонт кровли здания машинного зала с заменой несущих конструкций Питкякоски ГЭС.

2006

Реконструкция турбины гидроагрегата № 3 Хямекоски ГЭС с увеличением установленной мощности на 0,9 МВт (закончена в 2009 г.).

2007

Закончено строительство четырехступенчатого рыбохода лестничного типа на Игнойла ГЭС, предназначенного для пропуска лососевых рыб к нерестилищам.

2009

  • Капитальный ремонт гидроагрегата и реконструкция гидрогенератора Харлу ГЭС.
  • Капитальный ремонт гидроагрегата и реконструкция гидрогенератора Пиени-Йоки ГЭС.

2010

Капитальный ремонт гидроагрегата и реконструкция гидрогенератора Суури-Йоки ГЭС.

2013

Выполнен капитальный ремонт гидроагрегата № 3 Кондопожской ГЭС, включавший в себя полную разборку с выемкой ротора и ремонтом рабочего колеса. Также была осуществлена реконструкция систем регулирования и возбуждения.

2013—2014

В рамках комплексной реконструкции гидроагрегата № 3 на Кондопожской ГЭС введен в работу электромеханический привод регулятора частоты вращения гидроагрегата вместо традиционного гидромеханического. Осуществляется модернизация всех автоматизированных систем этого оборудования, таких как релейная защита, система возбуждения генератора, автоматизированная система управления технологическими процессами (АСУ ТП).

2014—2015

Завершена двухлетняя программа комплексной реконструкции Пальеозерской ГЭС – осуществлена замена традиционной системы регулирования гидроагрегатами на основе маслонапорного оборудования на более современное – на основе малогабаритных электроцилиндров.

Управление электроцилиндрами и вспомогательным оборудованием Пальеозерской ГЭС, а также алгоритмами работы осуществляется двумя контроллерами на каждом гидроагрегате. Они работают одновременно, осуществляют самодиагностику, а также диагностику друг друга. Помимо этого, теперь на станции будет и общий контроллер для двух гидроагрегатов, который в случае нештатной ситуации также сможет включить аварийную защиту.

Данные технологии позволяют максимально надежно и бесперебойно обеспечивать электроснабжение потребителей, а также повысить экологическую безопасность станции.

2015

Выполнен капитальный ремонт гидроагрегата № 1 Суури-Йоки ГЭС

2018

На Кондопожской ГЭС завершился капитальный ремонт гидроагрегата №2.
