Каскад Ладожских ГЭС

Станции каскада осуществляют выработку электроэнергии для передачи в единую энергосистему региона, а также покрытия пиков суточного графика нагрузки энергосистемы.

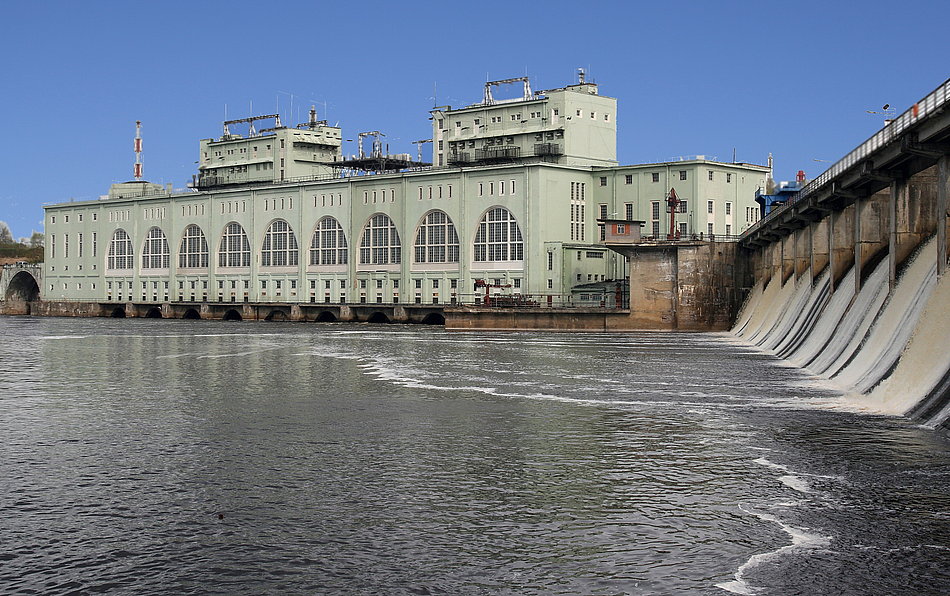

Волховская ГЭС

Первенец ГОЭЛРО, одна из старейших действующих гидроэлектростанций России. Исторический памятник науки и техники.

Первый проект использования реки Волхов для выработки электроэнергии инженер Генрих Осипович Графтио подготовил еще в 1902 г. В 1914 г. он модернизировал его под более мощные турбины. В 1918 г. Графтио наконец удалось заинтересовать своим проектом Временное правительство.

16 сентября 1921 г. постановлением СТО строительство гидроэлектростанции было включено в план ГОЭЛРО. Строительство Волховской ГЭС стало приоритетной задачей недавно образованного советского правительства. 5-7 октября 1921 г. по докладу Г. О. Графтио была принята резолюция, в которой указывалось, что срочное строительство Волховской ГЭС в корне решит топливный кризис и электроснабжение Петрограда и его промышленности. Было поручено оказывать всестороннее содействие и поддержку работам на Волховстрое.

28 июля 1926 г. было открыто сквозное судоходство по Волхову через шлюз гидроэлектростанции.

19 декабря 1926 г. состоялось торжественное открытие Волховской ГЭС, были пущены 3 первых гидроагрегата шведского производства ASEA (подачу электроэнергии ленинградским заводам станция начала еще в ночь на 5 декабря). В 1927 г. начали работу остальные гидроагрегаты завода «Электросила». Мощность ГЭС составила 58 МВт. Волховской ГЭС было присвоено имя В. И. Ленина. Постепенно мощность станции увеличивалась и к началу войны составляла 66 МВт.

В конце 1941 г., при подходе к ГЭС немецких войск, оборудование станции было демонтировано и вывезено. Осенью 1942-го, после стабилизации фронта, часть оборудования (3 гидроагрегата по 8 МВт) было вновь смонтировано. По дну Ладожского озера был проложен электрический кабель, и Волховская ГЭС начала снабжать электроэнергией блокадный Ленинград. В октябре 1944 г. СМУ № 1 треста «Свирьстрой» Наркомата электростанций завершил восстановление и ввод в строй 8 главных гидроагрегатов станции суммарной мощностью 64 МВт. Восстановление ГЭС было закончено в 1945 г.

В 1966 г. за большие успехи в выполнении заданий семилетнего плана трудовой коллектив Волховской ГЭС им. Ленина награжден Орденом Трудового Красного Знамени.

В настоящее время Волховская ГЭС является важным энергоузлом, обеспечивающим надежное электроснабжение потребителей Ленинградской области. Среди крупнейших потребителей — Волховский алюминиевый завод и Сясьский ЦБК. Общее количество потребителей превышает 50 тыс. человек.

Установленная мощность ГЭС — 86 МВт, среднемноголетняя выработка электроэнергии — 382,5 млн кВтч.

Нижне-Свирская ГЭС

Проекты «обуздания» реки Свирь возникли еще в дореволюционные годы. В 1916 г. инженер В.Д. Никольский рассчитал запасы водной силы реки Свирь, что позволило разработать проект сооружения на Свири двух электростанций и регулирующей плотины. Однако само строительство Нижне-Свирской ГЭС начал русский инженер Генрих Графтио лишь десять лет спустя, вслед за первенцем ГОЭЛРО — Волховской ГЭС. Закладка станции на Свири состоялась 19 октября 1927 г.

Нижне-Свирская ГЭС стала первым в мировой практике крупным гидротехническим сооружением, возведенным на слабых грунтах — девонской глине. А Свирь — первой рекой, перекрытой при строительстве ГЭС по способу профессора С.В. Избаша путем наброски камня в текущую реку. Постройка ГЭС и шлюза улучшила  судоходство на порожистой Свири — одном из самых протяженных участков Волго-Балтийской водной системы.

Первый гидроагрегат станции был пущен в эксплуатацию 19 декабря 1933 г. Через год второй и третий гидроагрегаты набрали полную мощность, а в 1935 г. специалисты установили последнюю турбину. Поворотно-лопастные турбины большей — по сравнению со шведскими ASEA на Волховской ГЭС — мощности были изготовлены Ленинградским Металлическим заводом.

В сентябре 1941 г. Нижне-Свирская ГЭС была захвачена: оборудование частично демонтировано, большей частью разрушено. Восстановление станции началось в 1944 г., а через 4 года станция снова заработала на полную мощность в 100 тыс. кВт.

14 мая 1949 г. Нижне-Свирской ГЭС было присвоено имя академика Г.О. Графтио.

Установленная мощность — 99,0 МВт, среднемноголетняя выработка электроэнергии — 490,5 млн кВтч.

Верхне-Свирская ГЭС

Верхне-Свирскую ГЭС начали строить до войны. В 1938 г. был вырыт котлован, начались бетонные работы. Во время военных действий территория была оккупирована, и котлован затопили. После восстановления Нижне-Свирской станции, в 1947 году, строительство Верхне-Свирской ГЭС было возобновлено. Первый гидроагрегат установлен в 1951 году, заработал в феврале 1952 года, а уже в сентябре того же года станция была запущена в промышленную эксплуатацию — приступили к работе четыре агрегата мощностью по 40 МВт.

Поскольку природные условия на Нижней и Верхней Свирских ГЭС совпадают, здесь были применены те же уникальные технические решения, что и при строительстве первой станции Каскада.

Установленная мощность ГЭС — 160 МВт, среднемноголетняя выработка электроэнергии— 589,3 млн кВтч.

Техническое перевооружение и модернизация

1994–1997

Реконструкция генераторов Верхне-Свирской ГЭС. Мощность верхней станции остается прежней, замена турбин не осуществлялась. На нижней станции генераторы имеют ограничение до 22 МВт по проточной части. Первые две реконструированные турбины достигли мощности 27,5 МВт.

Когда все четыре турбины будут реконструированы до 110 МВт, увеличится общая мощность Нижне-Свирской ГЭС.

1994

Начало поэтапной замены гидрогенераторов Волховской ГЭС. Замена старого агрегата на современный позволяет увеличить его мощность с 9 до 12 МВт. Запланирована последовательная замена остальных агрегатов и автоматизация ГЭС.

1993–1996

Проведена замена 3 гидроагрегатов Волховской ГЭС на более мощные, по 12 МВт каждый.

2007

ОАО «ТГК-1» заключило с ОАО «Силовые машины» договор на замену гидроагрегата № 1 Волховской станции.

2008

Начало инвестиционной программы по обновлению мощностей Волховской ГЭС.

2009

Введен в эксплуатацию новый гидроагрегат Волховской ГЭС электрической мощностью 12 МВт. В результате проведенных работ на станции были установлены современные гидравлическая турбина и генератор, заменившие устаревшее оборудование мощностью 9 МВт.
