Каскад Нивских ГЭС

Дата объединения станций в каскад
октябрь 1954 года
Адрес
Мурманская обл., г. Кандалакша, ул. Чкалова, 42/18
Директор
Жарников Андрей Юрьевич
Общая численность персонала
197 человек
  • Общая установленная мощность — 569,5 МВт
  • Выработка электроэнергии в 2015 году — 3479,119 млн кВт/ч

Один из основных источников электроэнергии на Кольском полуострове. По установленной мощности (569,5 МВт) уступает только Кольской АЭС. Станции каскада производят более трети всей электроэнергии, используемой в Мурманской области.

Состав каскада

  • Нива ГЭС-1 (пущена в эксплуатацию 25 декабря 1952 г.)
  • Нива ГЭС-2 (пущена в эксплуатацию 30 июня 1934 г.)
  • Нива ГЭС-3 (пущена в эксплуатацию 20 декабря 1949 г.)
  • Кумская ГЭС (пущена в эксплуатацию 30 декабря 1962 г.)
  • Иовская ГЭС (пущена в эксплуатацию 28 декабря 1960 г.)
  • Княжегубская ГЭС (пущена в эксплуатацию 21 октября 1955 г.)

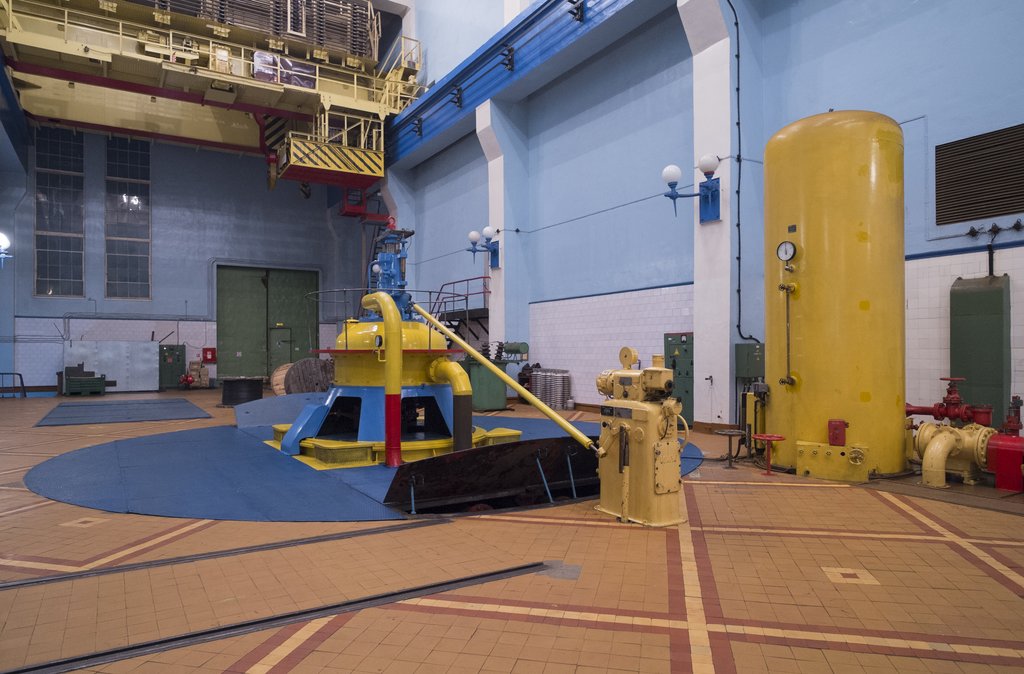

Нива ГЭС-1

Первая очередь Нива ГЭС-1 была введена в эксплуатацию в 1952 г., полностью ее строительство завершилось в 1954 г. Освоение северных берегов шло с огромным трудом, многие из инженеров и строителей были направлены сюда с предыдущей станции — подземной Нива ГЭС-3.

Эта станция — первая на каскаде, где была установлена телемеханика, что позволило осуществлять работу без присутствия постоянного оперативного персонала. В настоящее время полностью автоматизирована. Осуществляет годичное и многолетнее регулирование стока р. Нивы водохранилищами озер Имандра и Пиренга.

Мощность Нива ГЭС-1 — 26 МВт, среднемноголетняя выработка электроэнергии — 131,641 млн. кВтч.

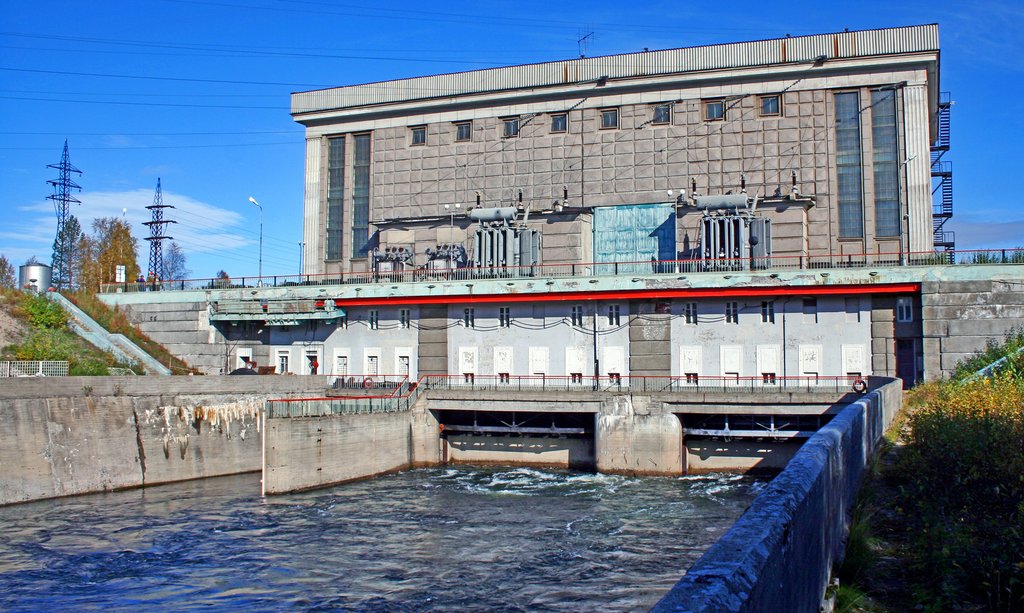

Нива ГЭС-2

Первая ГЭС Каскада, Нива ГЭС-2, должна была стать энергетическим центром региона, ведь богатые залежи апатито-нефелиновых руд, обнаруженные в Хибинах, их добыча и выработка из апатитового концентрата требовали подведения соответствующей энергетической базы.

В 1930 г. в соответствии с планом ГОЭЛРО в долине р. Нива началось строительство гидроэлектростанции Нива ГЭС-2.

Станцию проектировали и строили одновременно. При этом ни инженеры, ни строители не имели опыта работы в сложных условиях Крайнего Севера. В короткие сроки им удалось перегородить старое русло реки, проложить отводящий канал длиной в 4,5 км и построить головное сооружение станции. Пуск первого гидроагрегата состоялся 30 июня 1934 г.

В 1936 г. на Кольском полуострове было создано РЭУ «Колэнерго», в состав которого вошла Нива ГЭС-2 вместе с Мурманской ТЭЦ и Нижне-Туломской ГЭС.

К весне 1946 г. после восстановительных работ Нива ГЭС-2 снова смогла достигнуть своей проектной мощности.

Установленная мощность Нива ГЭС-2 — 60 МВт. Cреднемноголетняя выработка электроэнергии — 365,26 млн. кВтч.

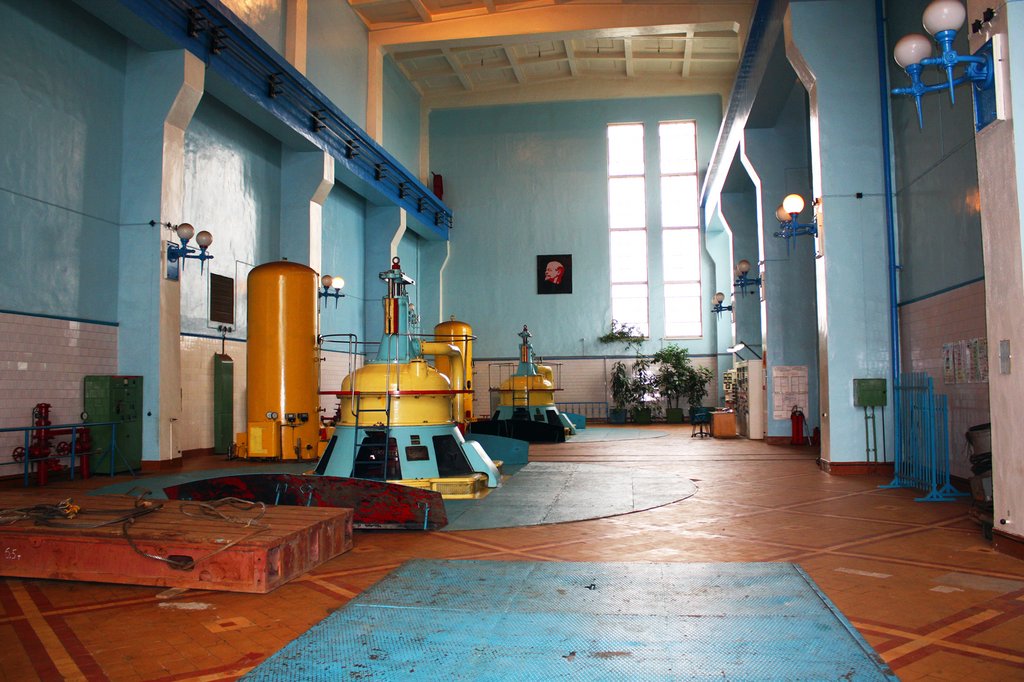

Нива ГЭС-3

В конце 1930-х гг. были начаты работы по строительству первой подземной станции в Советском Союзе. На время войны стройка была заморожена. Пуск первой очереди Нива ГЭС-3 состоялся в 1949 г. Эта станция уникальна: ее машинный зал расположен в недрах скалы, на глубине 76 метров от поверхности.

Нива ГЭС-3 является нижней ступенью каскада Нивских ГЭС, расположена в 5 км от Кандалакшской губы Белого моря.

Установленная мощность Нива ГЭС-3 — 155,5 МВт. Cреднемноголетняя выработка электроэнергии— 877,02 млн. кВтч.

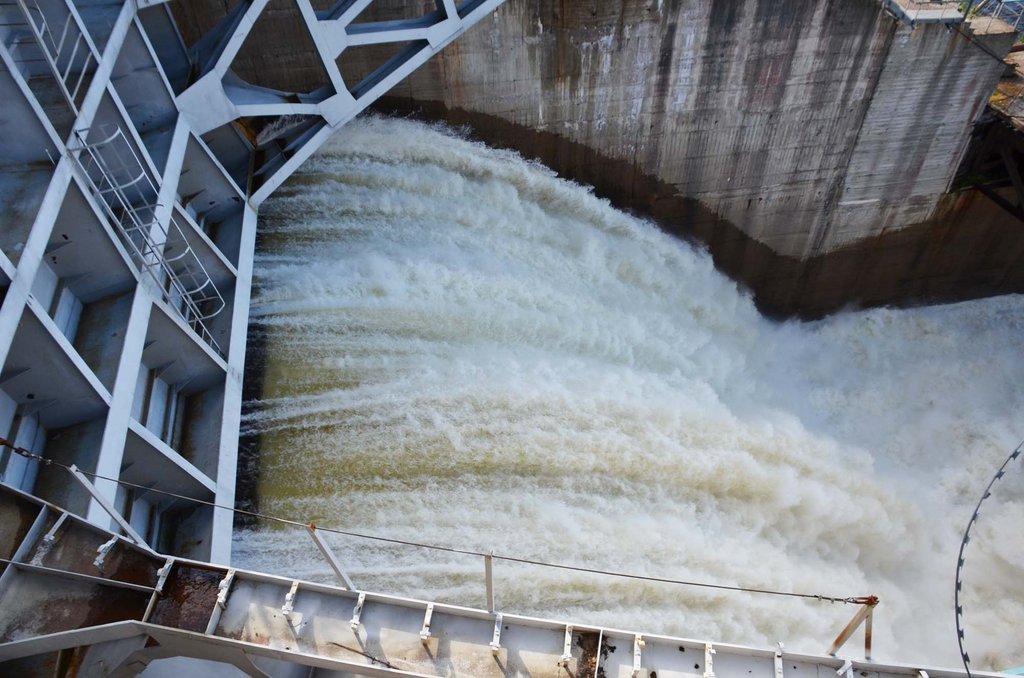

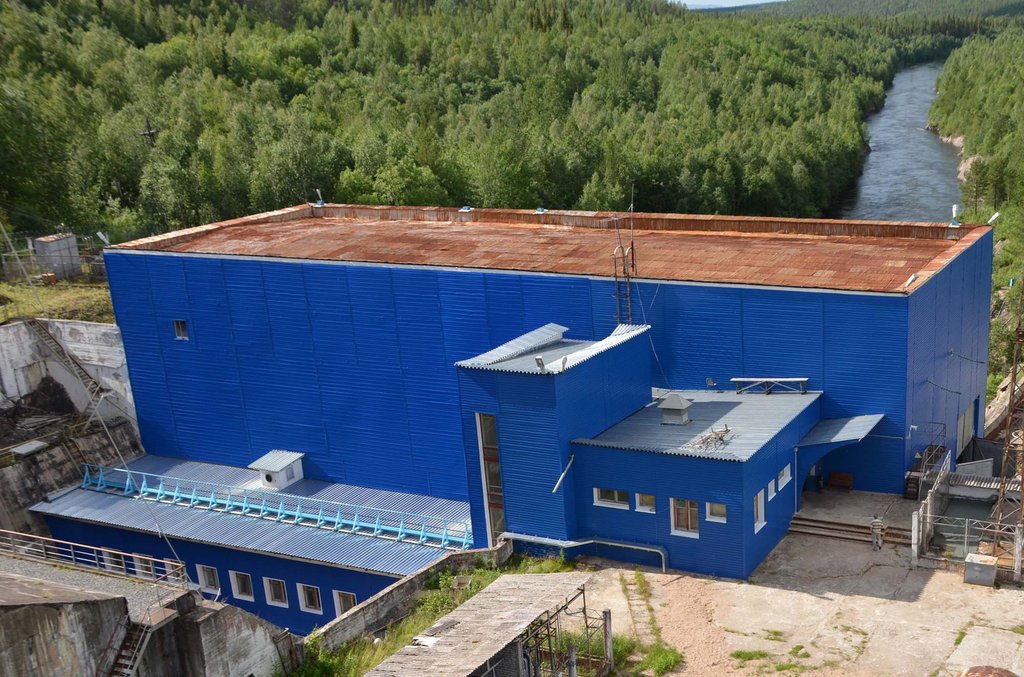

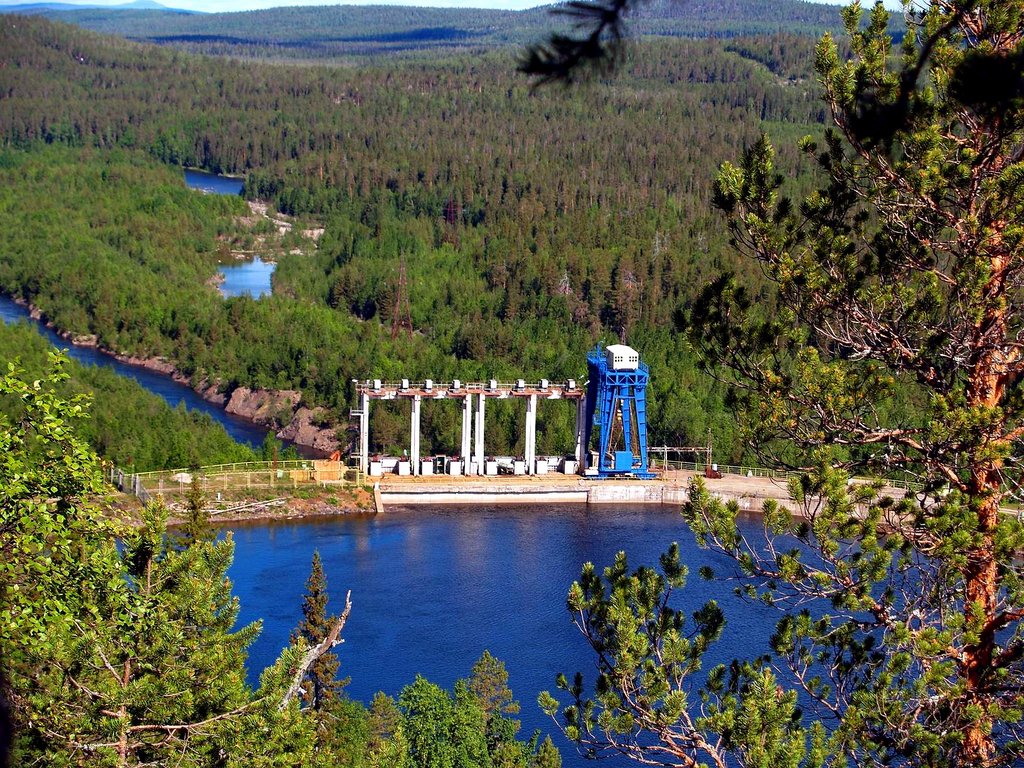

Кумская ГЭС

В 1950-е годы по завершении работ на Нивском Каскаде гидростроители принялись за освоение реки Ковда.

Строительство ГЭС началось в 1961 году и закончилось в 1963 году. Возводили Кумскую ГЭС одновременно с Иовской ГЭС. Первый гидроагрегат пущен 30 декабря 1962 года, а в конце 1963 года Кумская гидростанция была принята в промышленную эксплуатацию.

Это единственная гидростанция филиала «Кольский», расположенная за пределами Кольского полуострова — на территории Республики Карелия.

Напорные сооружения ГЭС образуют Кумское водохранилище, включившее в себя Пяозеро и Топозеро. Площадь водохранилища 1970 кв. км. При создании водохранилища было перенесено 200 строений. Сооружения ГЭС включают насыпную плотину длиной 721 м и наибольшей высотой 19,6 м, деривационный подводящий канал длиной 500 м и отводящий канал длиной 1306 м

Установленная мощность станции — 80 МВт, среднемноголетняя выработка электроэнергии — 355,56 млн кВтч.

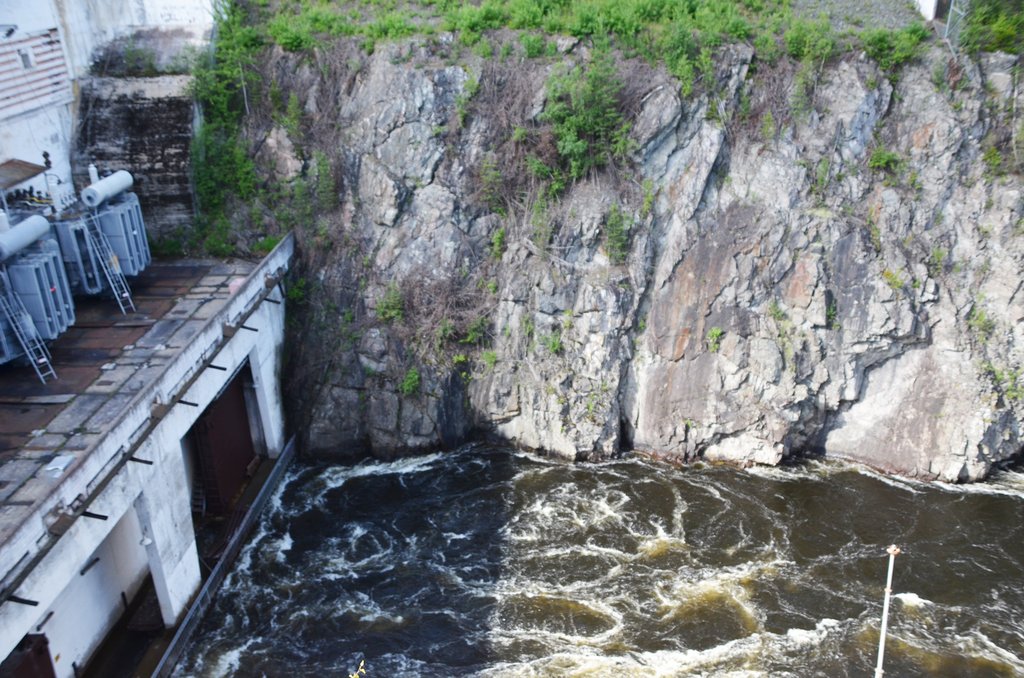

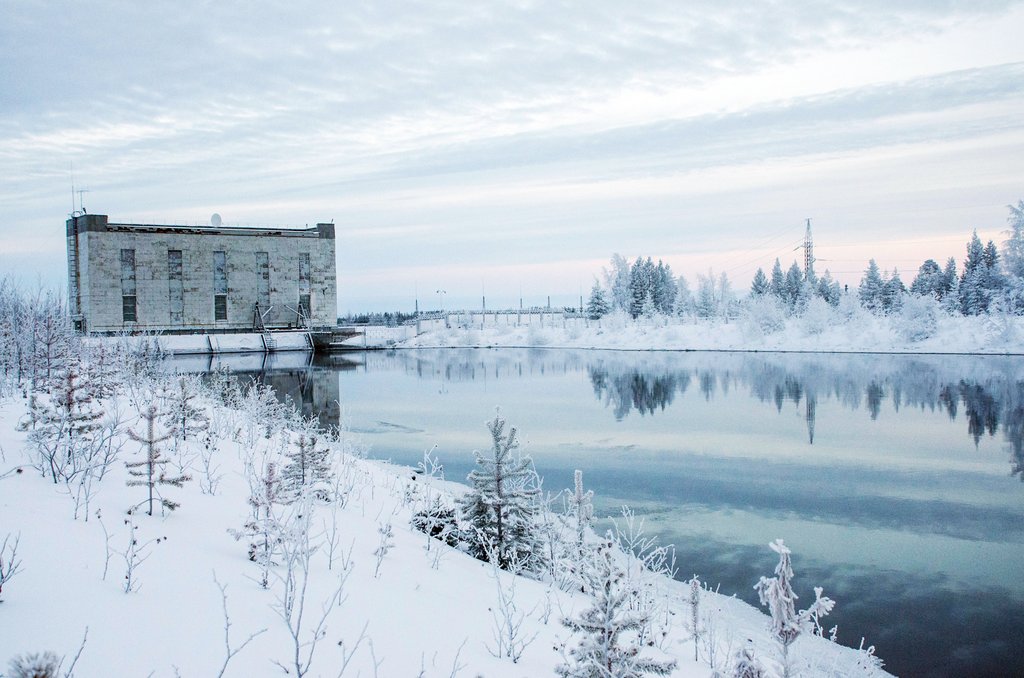

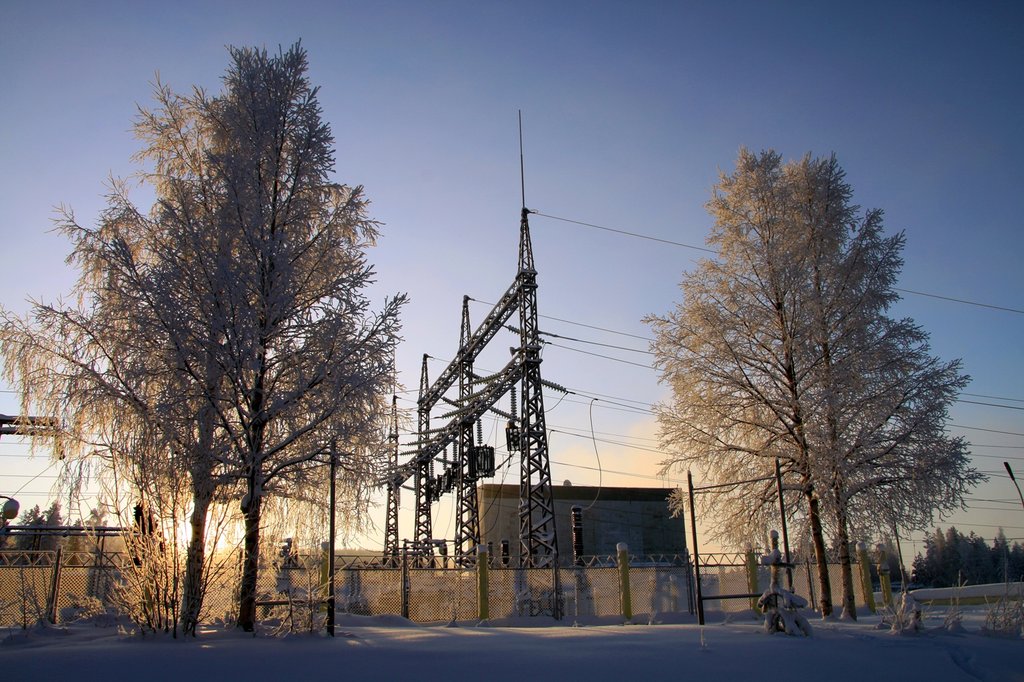

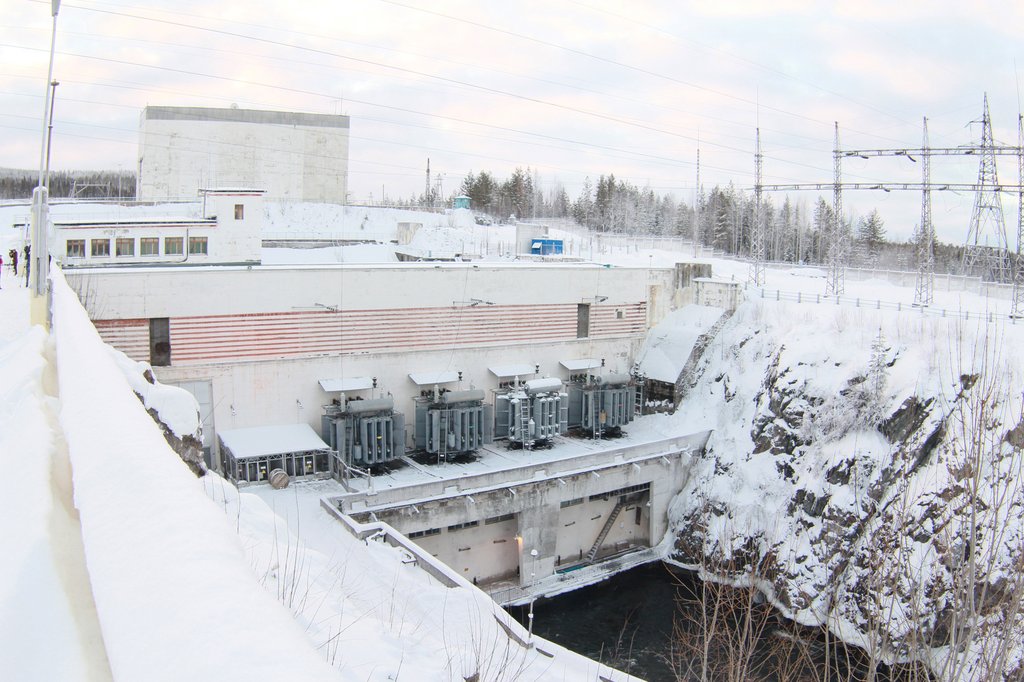

Иовская ГЭС

Строительство Иовской ГЭС началось в 1958 году и закончилось в 1963 году. Первый агрегат введен в эксплуатацию 28 декабря 1960 года — он начал работу под деревянным шатром, здание гидроэлектростанции уже возвели после пуска. 17 марта 1965 года Иовская ГЭС была принята в промышленную эксплуатацию.

Изначально Иовская вместе с Кумской ГЭС образовывала Каскад Ковдинских ГЭС.

Река Ковда до строительства ГЭС представляла собой цепочку озер, соединенных короткими порожистыми протоками. При этом лишь последняя протока, дающая выход в море воде Ковдозера, последнего из озер цепочки, носила имя собственно Ковды. Остальные протоки, хотя и считаются составными звеньями Ковды, известны под особыми названиями: оз. Топозеро, р. Софьянга, оз. Пяозеро, р. Кундозерка, оз. Кундозеро, р. Кума, оз. Соколозеро, р. Ругозерка, оз. Ругозеро, р. Ковдочка, оз. Сушозеро, р. Иова (или Верхняя Ковда), оз. Ковдозеро, р. Ковда.

Для повышения эффективности станции было принято оригинальное инженерное решение: в водохранилище ГЭС перебросили сток озер Таванд и Толванд. Напорные сооружения ГЭС включают 3 насыпные плотины длиной 350, 500 и 1180 м. Они образуют Иовское водохранилище площадью 294 кв. м, включающее в себя несколько озер.

Установленная мощность — 96 МВт, среднемноголетняя выработка электроэнергии — 508,39 млн.кВт/ч.

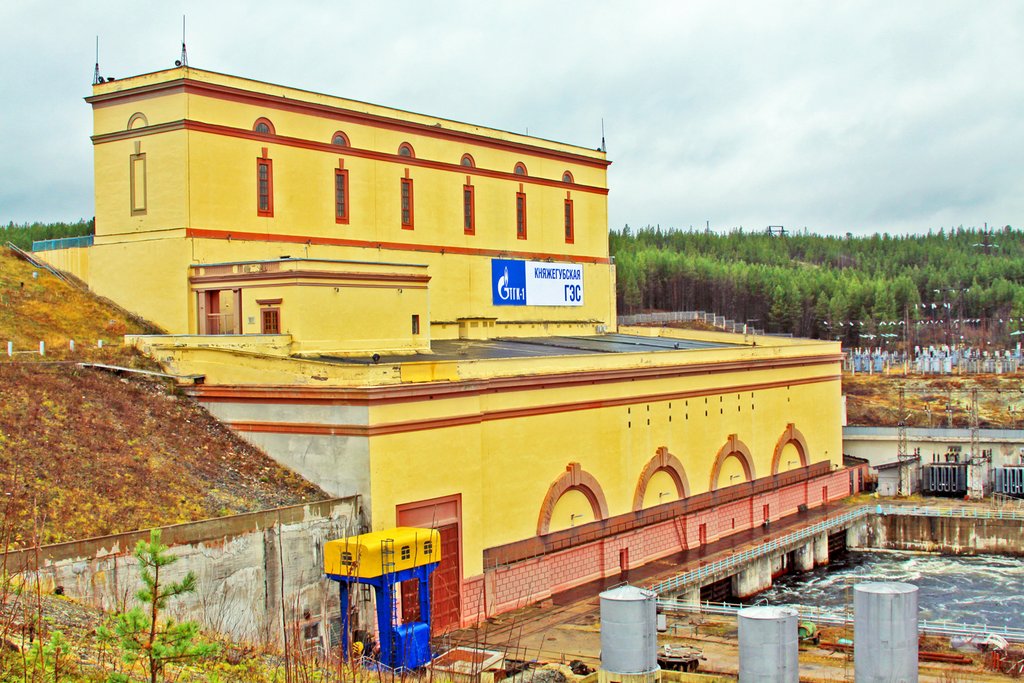

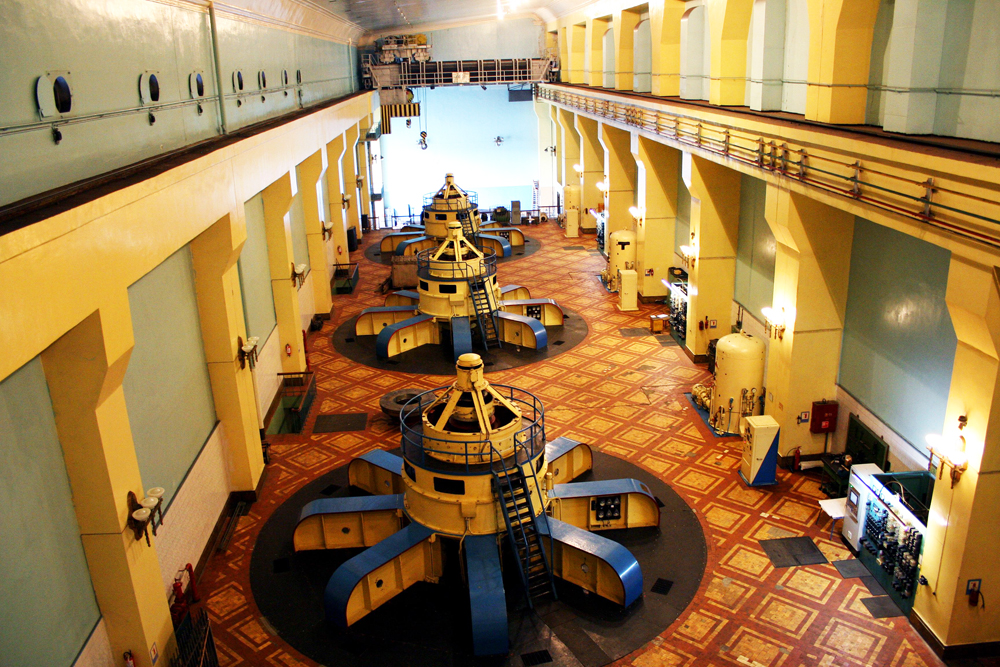

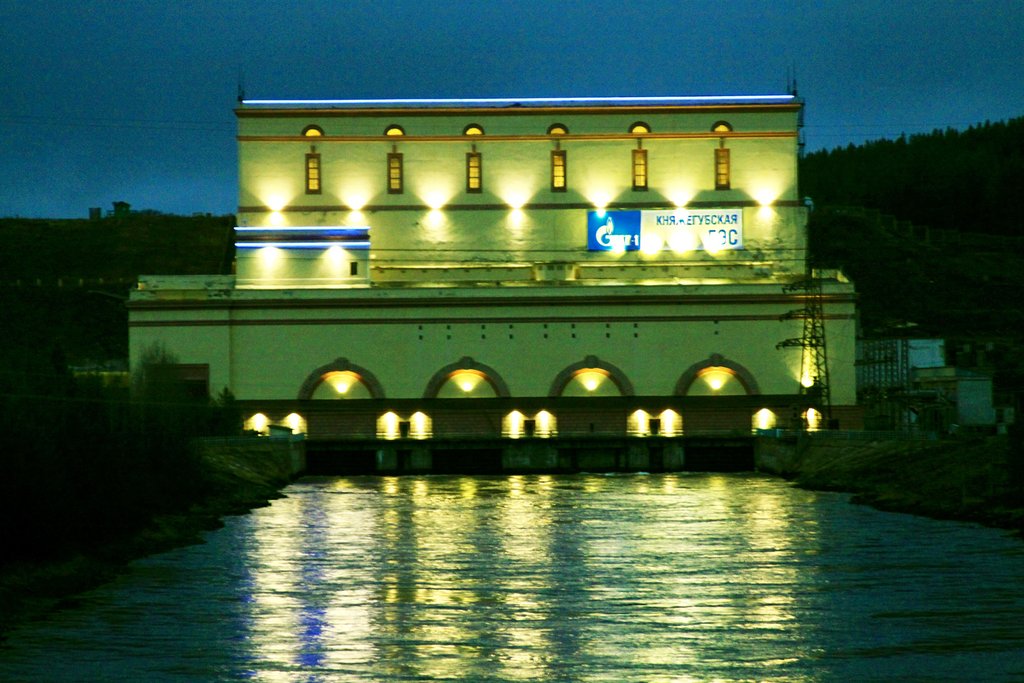

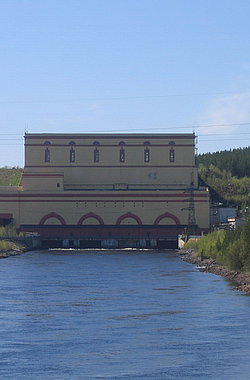

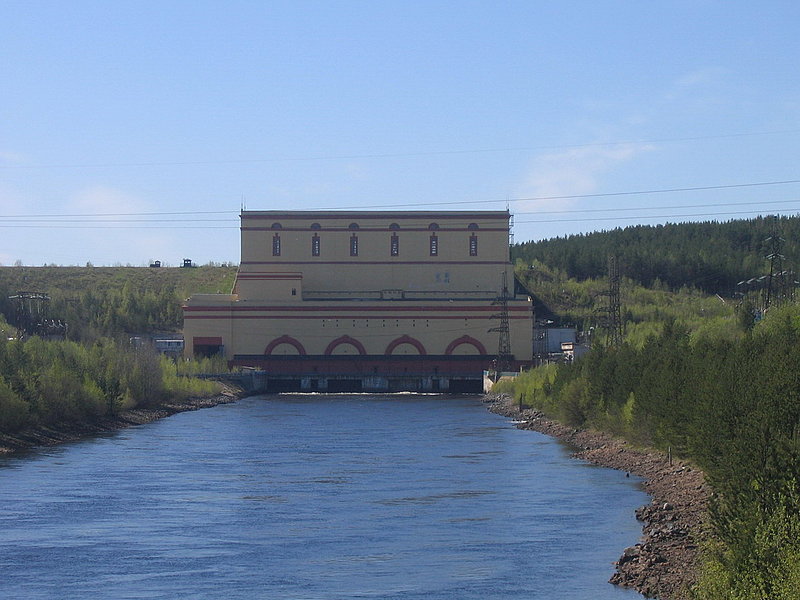

Княжегубская ГЭС

Княжегубская ГЭС — первая из станций, построенных в низовьях водной системы Ковды, на новом рукотворном устье реки. Искусственный канал спускает воду Ковдозера (Княжегубского водохранилища) в Белое море по кратчайшему пути. За счет этого «прорыва» к морю на короткой дистанции достигается большой перепад высот, необходимый для эффективной работы ГЭС.

Сроки пуска оборудования Княжегубской ГЭС были уникальны. Первый агрегат сдали 21 октября 1955 года. Второй — 23 ноября, третий — 29 декабря того же года. С пуском четвертого агрегата, который состоялся 28 марта 1956 года, станция вышла на проектную мощность. Тогда она составляла 128 МВт, но в ходе модернизации ее удалось увеличить до 152 МВт.

Одновременно со строительством Княжегубской станции возник поселок Зеленоборский, для которого ГЭС до сих пор остается градообразующим предприятием.

Княжегубская электростанция состоит из нескольких отдельных гидроузлов. В сооружения ГЭС входят насыпная плотина Тупьегубского гидроузла длиной 962 м, насыпная плотина Ляхкоминского гидроузла (952 м), насыпная плотина Княжегубского гидроузла (628 м) с наибольшей высотой 20,8 м, бетонная водосбросная плотина Ляхкоминского гидроузла (78 м), а также 9 насыпных дамб Ляхкоминского гидроузла общей длиной 1465 м.

Установленная мощность — 152 МВт, среднемноголетняя выработка электроэнергии — 751,711 млн кВтч.

Техническое перевооружение и модернизация

На Каскаде Нивских ГЭС реализован ряд проектов в рамках инвестиционной программы ПАО «ТГК-1» в Мурманской области. Инвестиционная программа нацелена на увеличение мощностей Каскада Нивских ГЭС и повышение надежности и экологичности используемого оборудования.

2003–2007

  • Закончен комплекс работ по замене главных однофазных трансформаторов Нива ГЭС-2.
  • На Ниве ГЭС-3 произведена модернизация гидроагрегатов с заменой рабочих колес.

2008

Завершен капитальный ремонт гидроагрегата №1 Нива ГЭС-1.

2008–2010

Выполнена замена электромашинного возбуждения на тиристорную систему производства на Княжегубской ГЭС.

2011

  • На станциях Каскада завершилась замена регуляторов скорости и главных трансформаторов с увеличением их мощности.
  • Прошел капитальный ремонт гидроагрегата №1 Кумской ГЭС.

2012

  • Выполнена реконструкция гидроагрегата № 3 Нива ГЭС-2.
  • Осуществлена замена сороудерживающих решеток и быстропадающих щитов.
  • Выполнен капитальный ремонт гидроагрегата №4 Нива ГЭС-3, включавший в том числе замену обмотки статора, тиристорной система возбуждения.

1 ноября 2012 года стартовал проект масштабной модернизации гидроагрегатов Иовской ГЭС Каскада Нивских ГЭС ПАО «ТГК-1»

7 декабря 2012 года на Иовской ГЭС было демонтировано рабочее колесо первого агрегата.

2013

  • Выполнен текущий ремонт гидроагрегата №1 Нива ГЭС-3.
  • Произведен капитальный ремонт гидроагрегата №2 Нива ГЭС-2.

Модернизация Иовской ГЭС

В апреле 2013 года на гидростанцию доставлена камера рабочего колеса для гидроагрегата №1, произведенная на заводе Pelfa в г. Удина (Италия), маслонапорная установка, регулятор скорости гидроагрегата, элементы автоматизированной системы управления оборудованием и защиты.

18 мая 2013 года на Иовскую ГЭС доставлены детали направляющего аппарата, предназначенные для реконструкции первого гидроагрегата.

Выполнены приемочные испытания рабочего колеса. Смонтированы и забетонированы камеры рабочего колеса, прошла укладка новой обмотки статора.

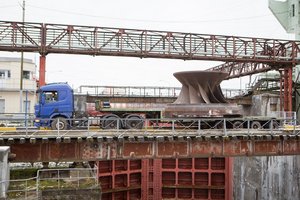

15 июля 2013 года после обязательных гидравлических испытаний на производственной площадке в Австрии на Иовскую ГЭС доставлено рабочее колесо гидроагрегата №1.

4 декабря 2013 года завершились монтажные работы. Успешно прошел пробный пуск агрегата на холостом ходу и специалисты приступили к отладке оборудования и выполнению испытаний.

19 декабря 2013 года ПАО «ТГК-1» успешно завершило проведение пуско-наладочных испытаний гидроагрегата №1 Иовской ГЭС.

2014

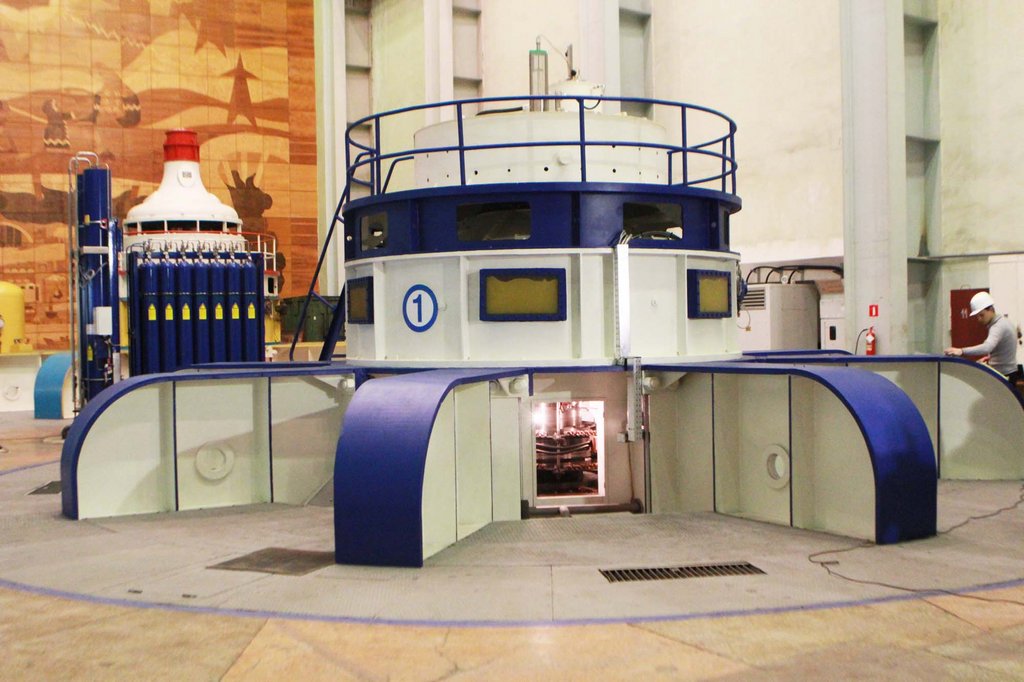

21 января 2014 года на Иовской ГЭС ПАО «ТГК-1» состоялся ввод в эксплуатацию первого модернизированного гидроагрегата мощностью 48 МВт.

2015

Завершен капитальный ремонт гидроагрегата №4 Нива ГЭС-2

Календарь строительства Иовской ГЭС
