Описание сооружений

Описание сооружений

Площадь водосбора

7 725 км2

Среднемноголетний сток

2,16 км3

Площадь водохранилища при НПУ 64,55 м

298,8* км2

Полная и полезная емкость водохранилища

11,024* и 0,46* млн. м3

Площадь затопленных сельхозугодий

2,2 тыс. га

Расчетный максимальный сбросной расход через сооружения

192 м3

Длина напорного фронта

2,927 км

Максимальный статический напор

29,5 м

Кондопожская ГЭС представляет собой деривационную гидроэлектростанцию с безнапорной подводящей деривацией в виде канала, использующую перепад высот между Сандальским водохранилищем и Онежским озером. Станция использует сток озера Сандал (превращенного в регулирующее водохранилище), а также большую часть стока реки Суны, перебрасываемого в Пальеозеро и далее в озеро Сандал через Пальеозерскую ГЭС. В состав сооружений Кондопожской ГЭС входят дамбы «Навда» и «Сопоха» (формирующие соответственно Пальеозерское и Сандальское водохранилище), деривационный канал с головным сооружением, станционный узел.

Дамба «Навда» земляная, отсыпана из песка, имеет глиняный экран. Длина дамбы – 1500 м, максимальная высота – 5,4 м. Формирует транзитное Пальеозерское водохранилище с НПУ 72,5 м, площадью 109 км2 и полезным объемом 158,5 млн м³. Дамба «Сопоха» земляная, отсыпана из песка и супесей, имеет длину 1427 м и максимальную высоту 5,2 м. Перекрывает реку Сандалка и формирует Сандальское водохранилище. Изначально дамба имела холостой водосброс в реку Сопоху Сандалку, но в настоящее время он засыпан.

Деривационный канал имеет длину 1950 м, ширину по верху 34 м, максимальную пропускную способность 200 м³/с. В начальной части канала расположено головное сооружение, представляющее собой поверхностный водозабор с одним отверстием пролетом 11 м. По устоям головного сооружения проходит железная дорога.

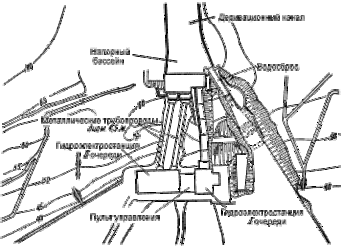

Станционный узел включает в себя напорный бассейн с водоприемником, напорные трубопроводы, холостой водосброс, здание ГЭС, отводящий канал. Напорный бассейн (аванкамера) расположен в конце деривационного канала, предназначен для накопления воды, подаваемой к гидроагрегатам ГЭС. В концевой части бассейна размещен глубинный водоприемник. Слева от водоприемника расположен холостой водосброс пропускной способностью 72 м³/с.

Подвод воды к гидроагрегатам производится по напорным трубопроводам. Трубопроводы первой очереди ГЭС железобетонные, длиной 83,3 м. Один из них имеет внутренний диаметр 3,2 м и находится в эксплуатации, второй имеет внутренний диаметр 2 м и не эксплуатируется (заглушен бетонной пробкой). Трубопроводы второй очереди ГЭС металлические, имеют длину 92 м и диаметр 4,5 м.

В здании Кондопожской ГЭС размещены 3 гидроагрегата, с радиально-осевыми турбинами, работающими на расчетном напоре 28 м. Два из них вертикальные, мощностью по 10,7 МВт, и один – горизонтальный, мощностью 4,2 МВт. Отработавшая на турбинах вода сбрасывается в Онежское озеро по отводящему каналу длиной 113 м.

Выдача электроэнергии Кондопожской ГЭС в энергосистему производится с открытого распределительного устройства напряжением 110 кВ. Среднегодовая выработка электроэнергии составляет 131 млн кВт.ч.

Параметры строительства

выемка мягкого грунта

620 тыс. м3

выемка скального грунта

10,9 тыс. м3

насыпь мягкого грунта

104,5 тыс. м3

каменные наброски, дренажи, фильтры

2,9 тыс. м3

бетон и железобетон

15 тыс. м3

металлоконструкции и механизмы

0,35 тыс. т
