Факты о станции

Волховская ГЭС — одна из старейших действующих гидроэлектростанций России, памятник культуры федерального значения.

Общая информация

Расположение

Расположена реке Волхов в 120 км от Петербурга.

Волхов вытекает из озера Ильмень и впадает в Ладожское озеро.

Длина реки 223 км, общее падение реки — 14 м.

Станция находится в 25 км от Ладожского озера и в 198 км от истоков Волхова.

Технические характеристики

Установленная мощность ГЭС — 86 МВт, среднемноголетняя выработка электроэнергии — 382,5 млн кВтч.

Средний многолетний расход воды — 580 м3/сек., расчетный напор — 10,5 м.

Регулирующая емкость водохранилища — 35,8 млн м3.

Водосливная плотина длиной 210 м. Пропускная способность — 1418 м3/сек.

Машинный зал имеет длину 140,5 м, ширину 17,0 м и высоту 17,1 м.

Особенности проектирования и строительства

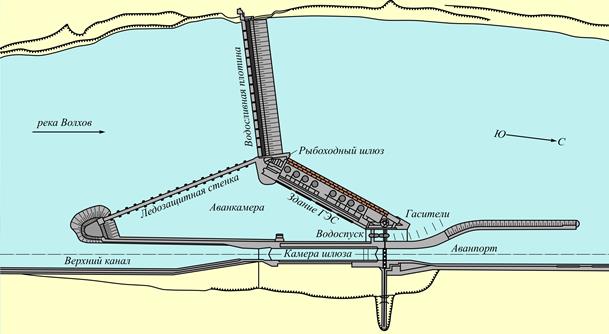

  • К плотине под углом примыкает здание станции и ледозащитная стенка, образующие вместе с водораздельной стенкой шлюза аванкамеру. Вода из реки через подводные арки ледозащитной стенки попадает в аванкамеру, а из нее к турбинам. У правого берега сооружен шлюз. Избыток воды в периоды больших расходов пропускается через водосброс, расположенный между северным торцом здания ГЭС и нижней головой шлюза.
  • Строительство происходило без электросварки, которая еще не была изобретена.
  • На станции работает объединенная система поддержания давления в системах регулирования — с помощью одного насоса.
  • Изначально для охлаждения гидроагрегатов использовалась принудительная подача воздуха. Одновременно происходил эффективный обогрев станции: конструкция здания включала жаровые каналы для обеспечения отвода горячего воздуха от генераторов и одновременно отопление помещения.
  • Волховская ГЭС уникальна с точки зрения архитектуры — большая площадь остекления позволяет максимально использовать дневной свет.

Состав оборудования

Модернизация и техническое переоснащение

Ежегодно на ГЭС проводятся плановые ремонты основного и вспомогательного оборудования, в том числе поочередные капитальные ремонты гидроагрегатов.

  • Выполнена реконструкция водосливной плотины.
  • Введена в эксплуатацию диспетчерская телемеханическая система.
  • Заменены устаревшие регуляторы скорости турбин.
  • Осуществлена замена четырех гидроагрегатов 9 МВт на более мощные — 12 МВт (1993–1996, 2009 гг.).
  • Заменены два главных трансформатора.
  • Введена в эксплуатацию АСУ ТП на трех гидроагрегатах.
