ГЭС изнутри

Хозяйке на заметку: чтобы получить 1 киловатт-час электроэнергии, надо спустить с высоты 27 метров 14 тонн воды.

(Детали подсмотрены в процессе посещения девяти разных ГЭС)

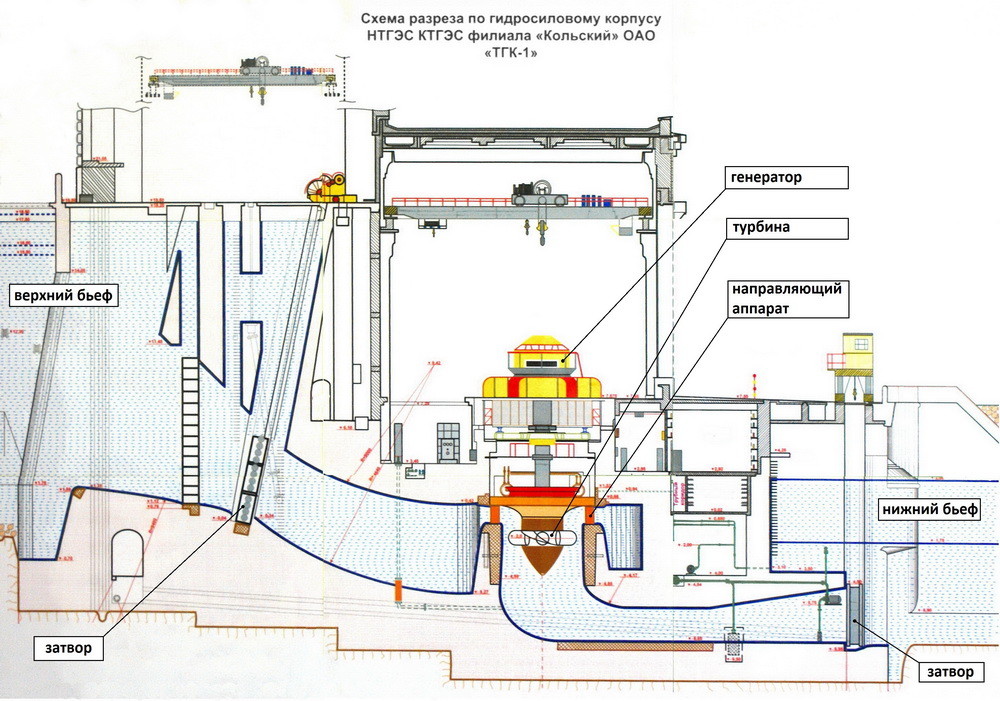

Перефразируя классика: все тепловые электростанции похожи друг на друга, каждая гидроэлектростанция устроена по-своему.

Иными словами, типовых ГЭС не существуют, все ГЭС разные. У каждой свой расход воды, напор, рельеф, грунт, климат, близость моря, объем водохранилища...

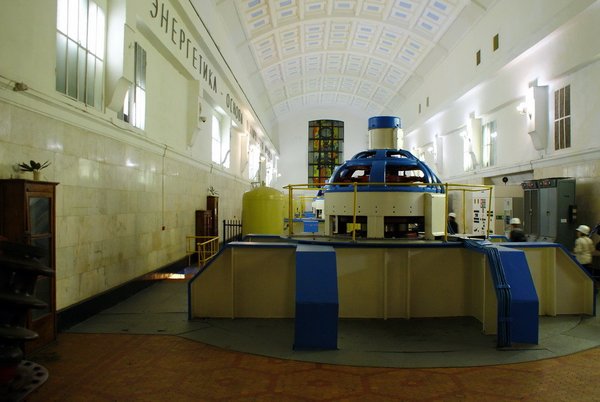

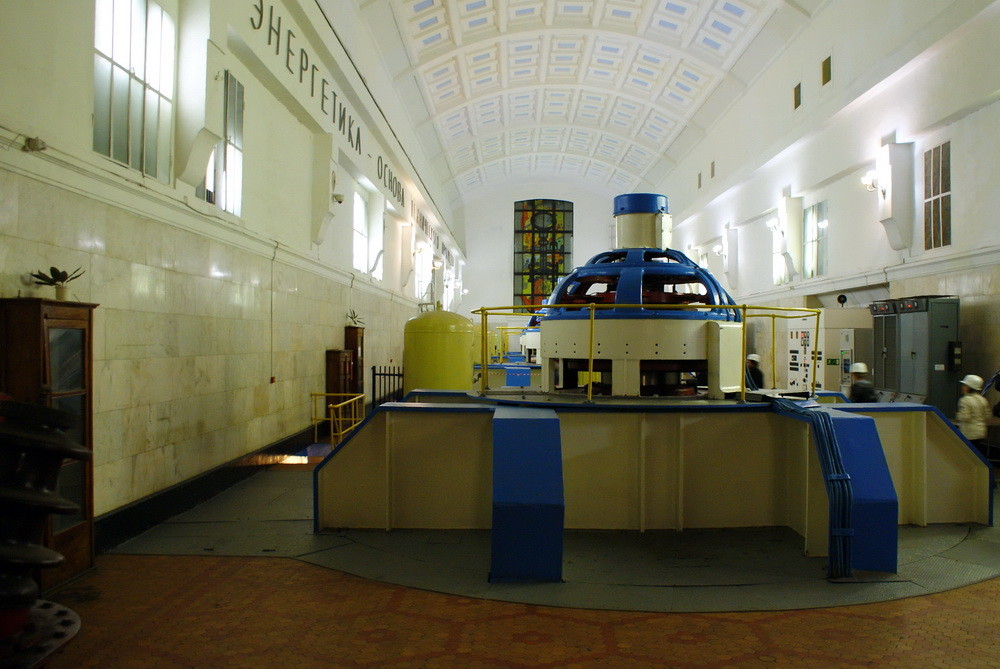

Вот, например, вроде бы обычный машинный зал станции. За исключением того, что все окна в нем - искусственные, с подсветкой.

Все потому, что машинный зал находится в скале на глубине 76 метров.

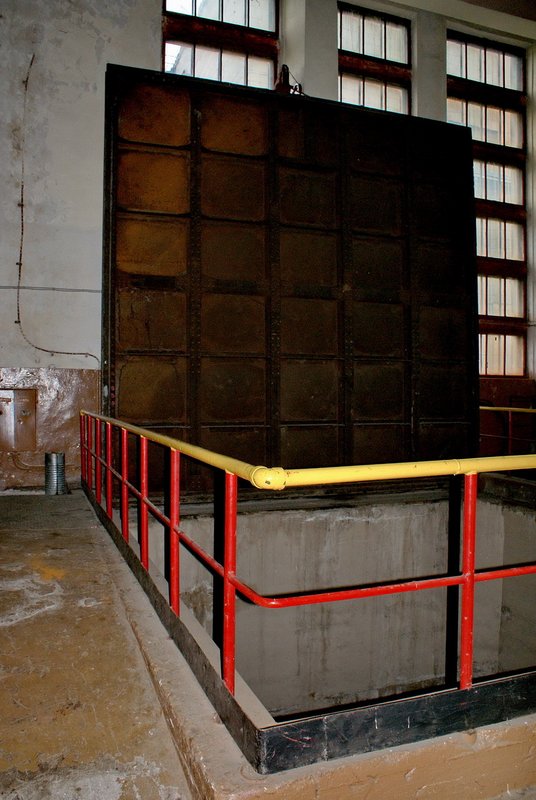

Это первая в СССР подземная гидроэлектростанция, с поверхности к ней идут четыре водовода диаметром 6 м. А это шахта, также вырубленная в скальном основании, для извлечения из глубинного машзала оборудования в случае его ремонта/замены:

Затворы и сбросные сооружения

В идеале вся вода должна идти через турбины и давать энергию. Но не всегда это возможно.

Часть воды приходится сбрасывать мимо ГЭС:
— при ремонте гидроагрегатов;
— при весенних паводках, если нет водохранилища многолетнего регулирования (а его часто нет);
— бывает, что в каскаде ГЭС (станций, стоящих на одной реке) пропускная способность верхней станции больше, чем нижней; тогда нижняя должна пустить часть воды мимо турбин, иначе ее просто затопит;
— иногда открывают холостой водосброс по запросу рыбзаводов для пропуска мальков вниз по течению;
— и т.д.

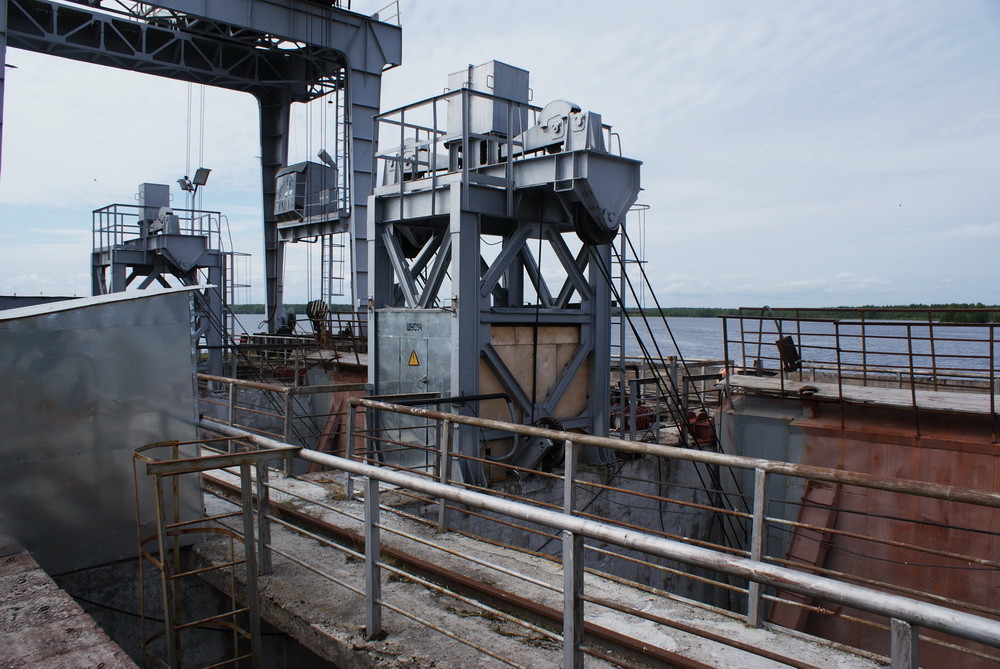

Холостой водосброс Беломорской ГЭС — это три затвора.

Довольно много внимания уделено вопросу резервирования, потому что не суметь вовремя понизить уровень в водохранилище — это чревато. Любой из затворов здесь можно опустить/поднять козловым краном, два из трех — электрическими лебедками. В крайнем случае можно и вручную (со скоростью, правда, 3 см/мин).

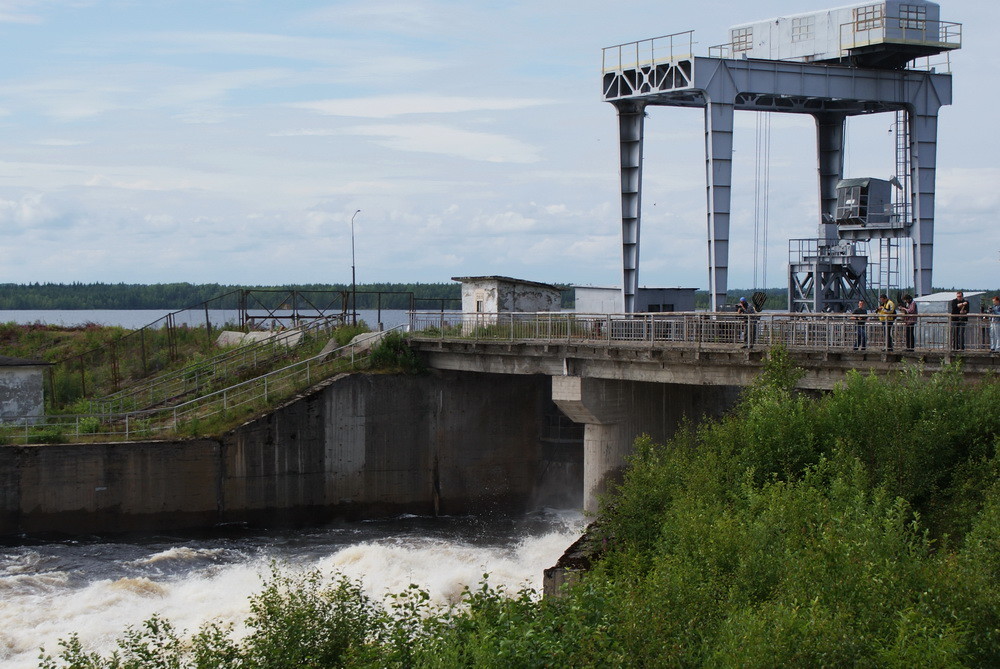

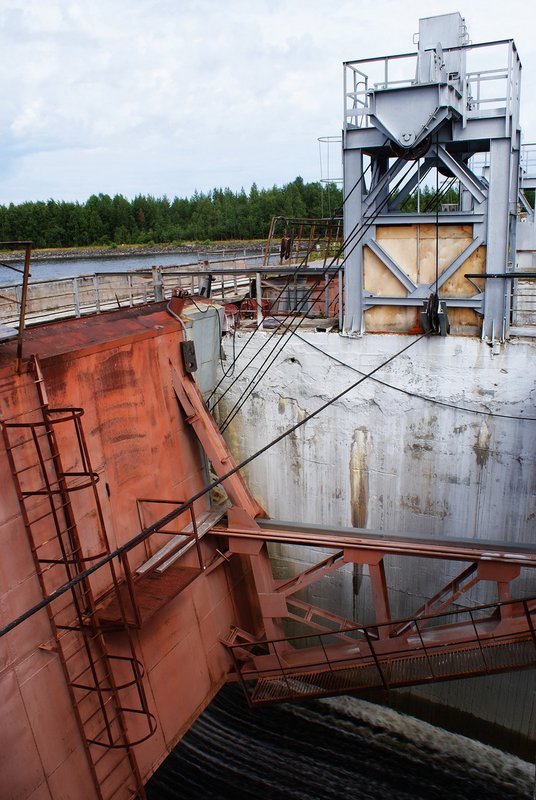

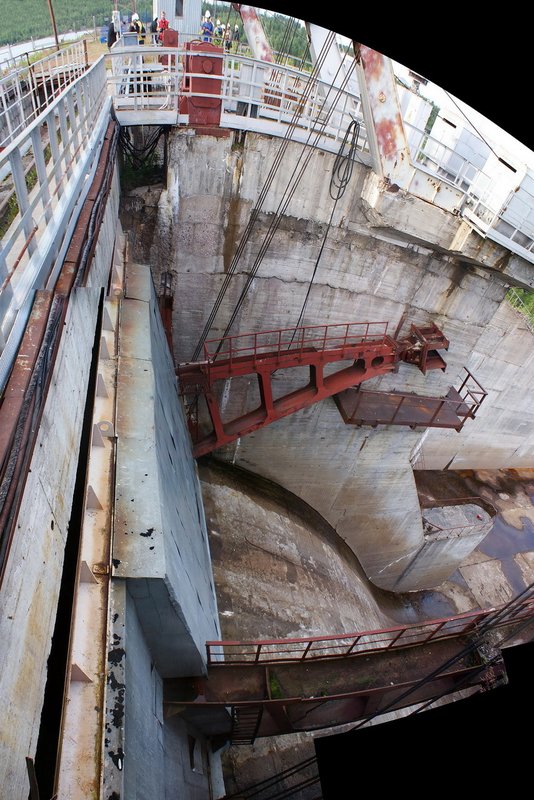

Затвор поднят, идет холостой сброс для водозабора города Беломорска, находящегося ниже по течению:

Для борьбы с обледенением затворов применяют индукционный подогрев. На обогрев данного экземпляра, например, требуется 150 кВт:

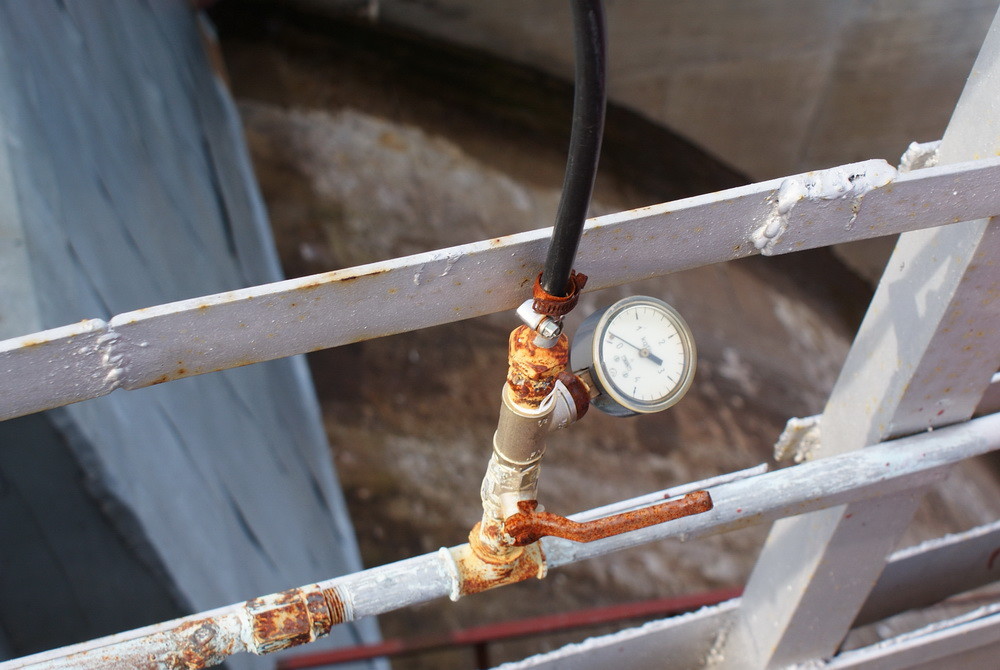

Иногда для этого же делают барботаж — пропускают воздух из глубины вдоль затвора; видим шланг системы сжатого воздуха:

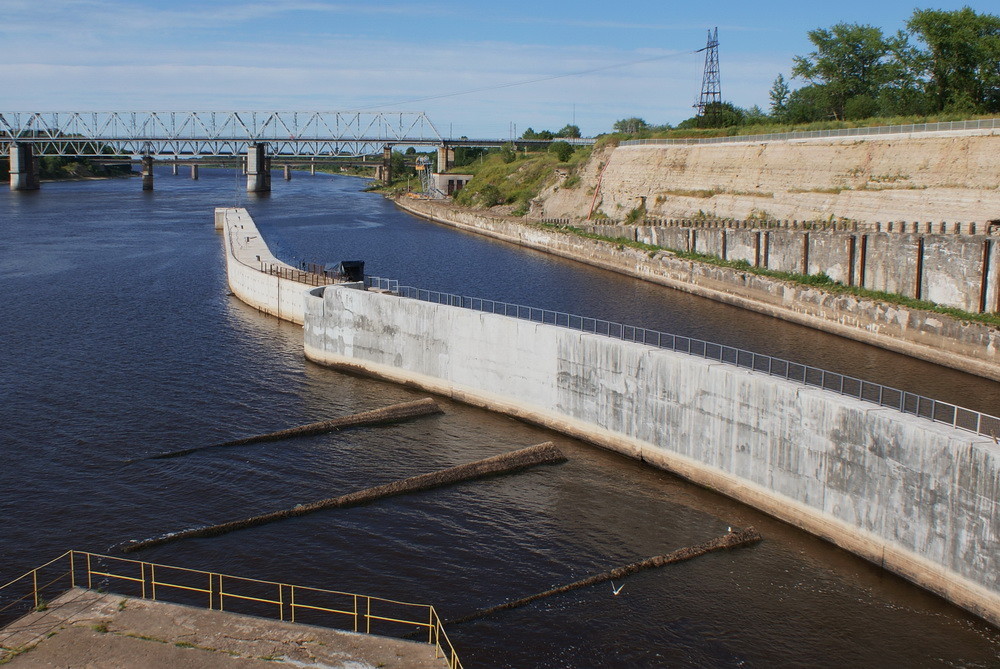

На сбросе предусматривают мероприятия для гашения кинетической энергии потока — водобойные колодцы, столкновение потоков, ступени или, как здесь, на Волховской ГЭС — водобойная плита с гасителями:

О рыбе

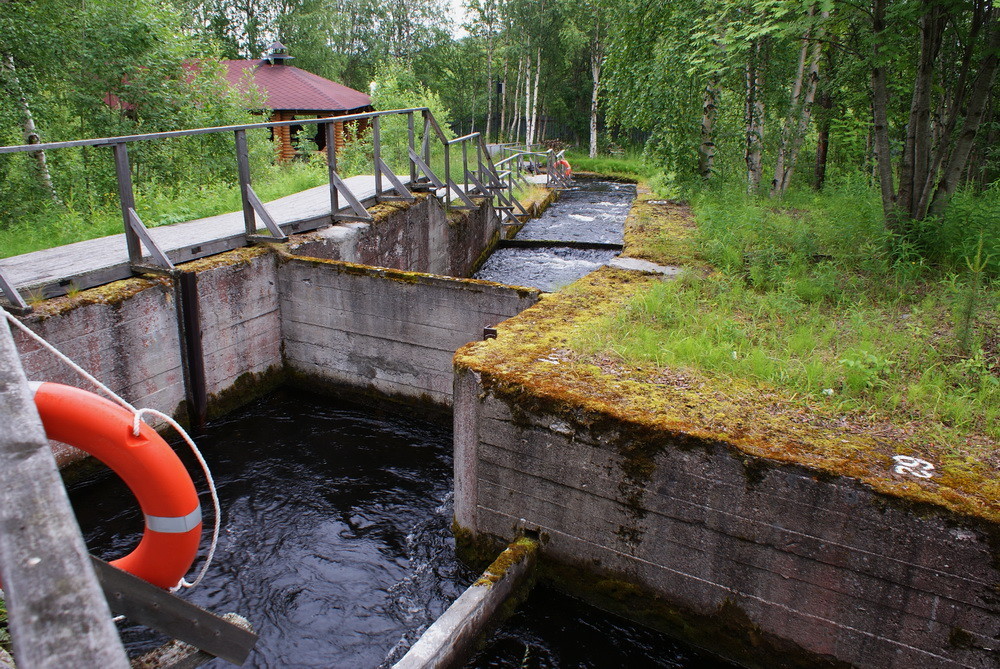

На Нижне-Туломской ГЭС сделан специальный рыбоход для семги, поднимающейся на нерест вверх по течению. Конструкция имитирует собой полукилометровый горный ручей с камнями на дне, зигзагообразными проходами и местами для отдыха рыбы.

Интересно, что в период нереста на ГЭС отключают ближний к рыбоходу 4-й гидроагрегат, чтобы семга могла услышать шум рыбохода и направиться именно туда.

На Верхнетуломской станции рыбоход сделали в виде 2-километрового тоннеля с подсветкой и специального рыболифта, но такая конструкция оказалась неудачной, рыба не пошла. Из положения вышли — тоннель превратили в рыбзавод и пускают в него теплую воду от охлаждения генераторов. И малькам хорошо, и энергоэффективность налицо. Откуда в генераторе теплая вода — см.ниже.

Безопасность

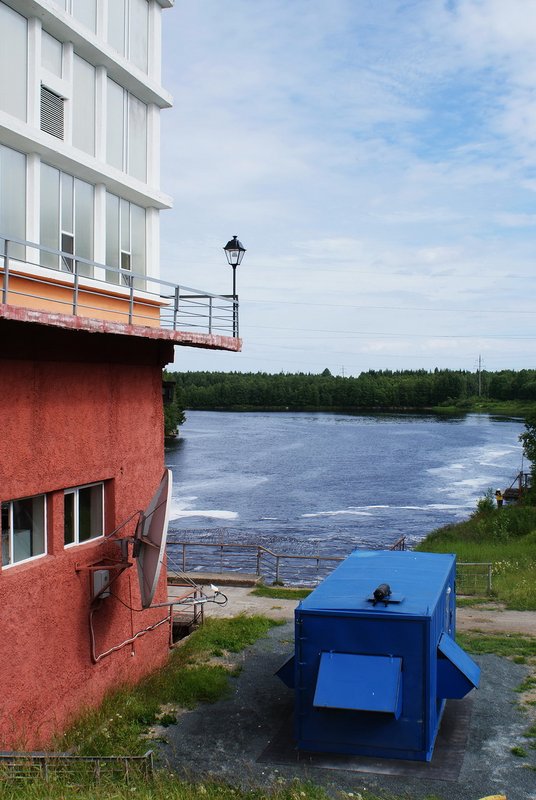

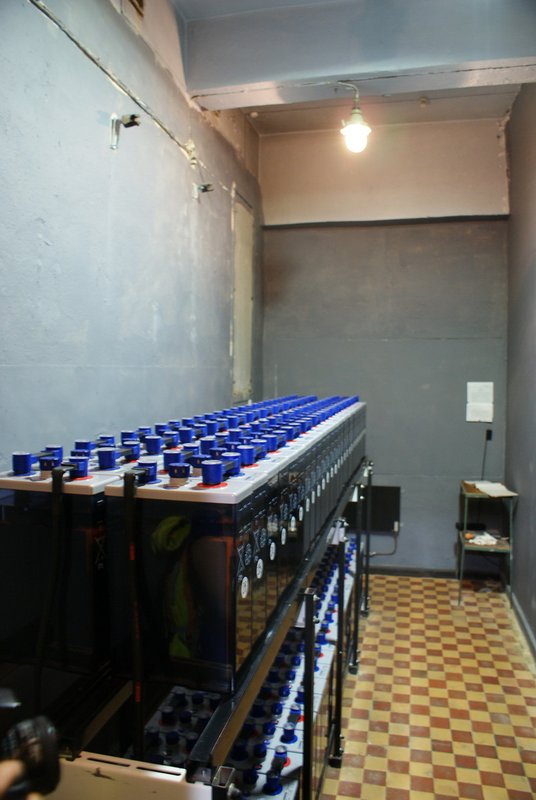

Напомню, что при аварии-2009 на Саяно-Шушенской ГЭС после прорыва воды в машинный зал было быстро потеряно электропитание собственных нужд станции, в результате чего сброс затворов на водоприемниках пришлось производить вручную. По следам этого происшествия на ГЭС активно занялись резервным питанием — аварийные дизель-генераторы, аккумуляторы.

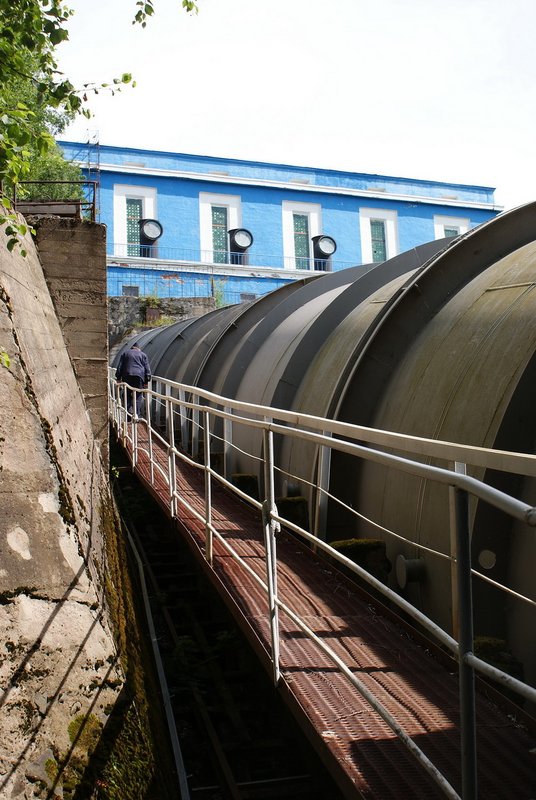

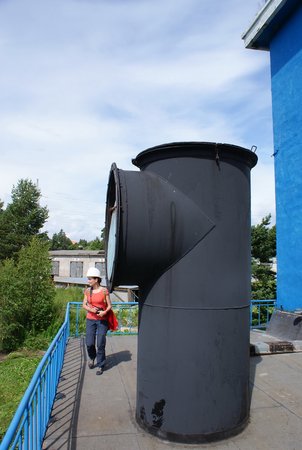

Это тоже элемент безопасности — аэрационные трубы в верхней части водоводов Кондопожской ГЭС:

Толщина стальных стенок водоводов сравнительно небольшая — 12 мм. Кольца водоводов рассчитаны на большое внутреннее давление или небольшой вакуум. Но если закрыть верхние затворы и водовод резко опорожнить, то внутри них возникнет глубокий вакуум, и трубы могут деформироваться. Аэрационные трубы впустят воздух при опорожнении, и все будет хорошо.

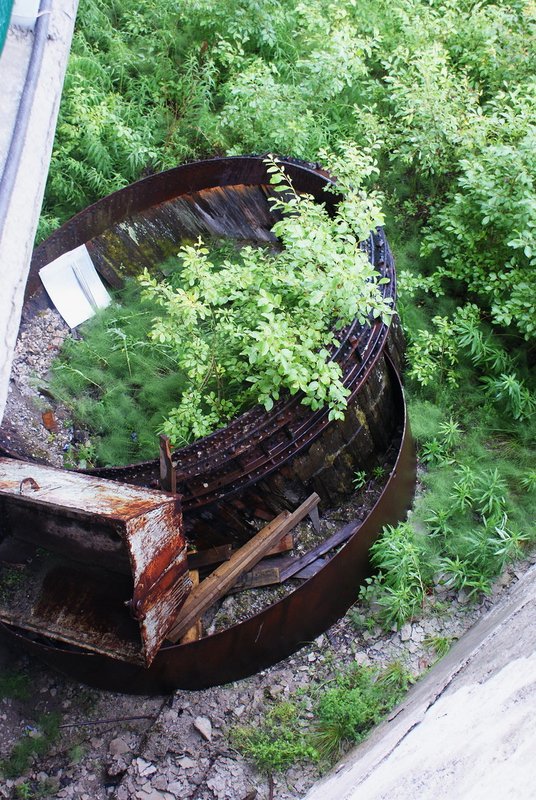

Остатки деревянного водовода 1930-х годов:

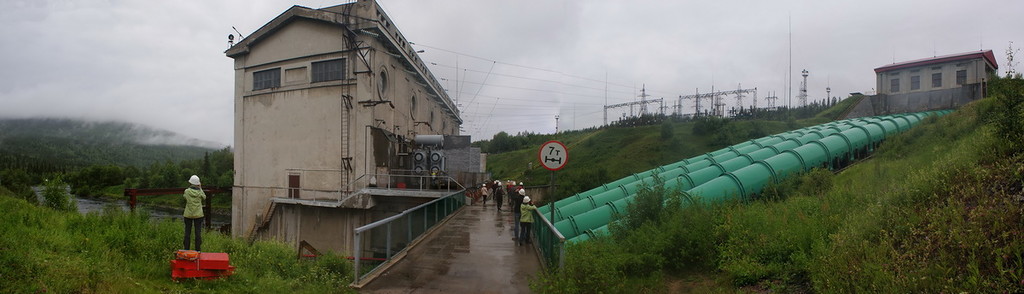

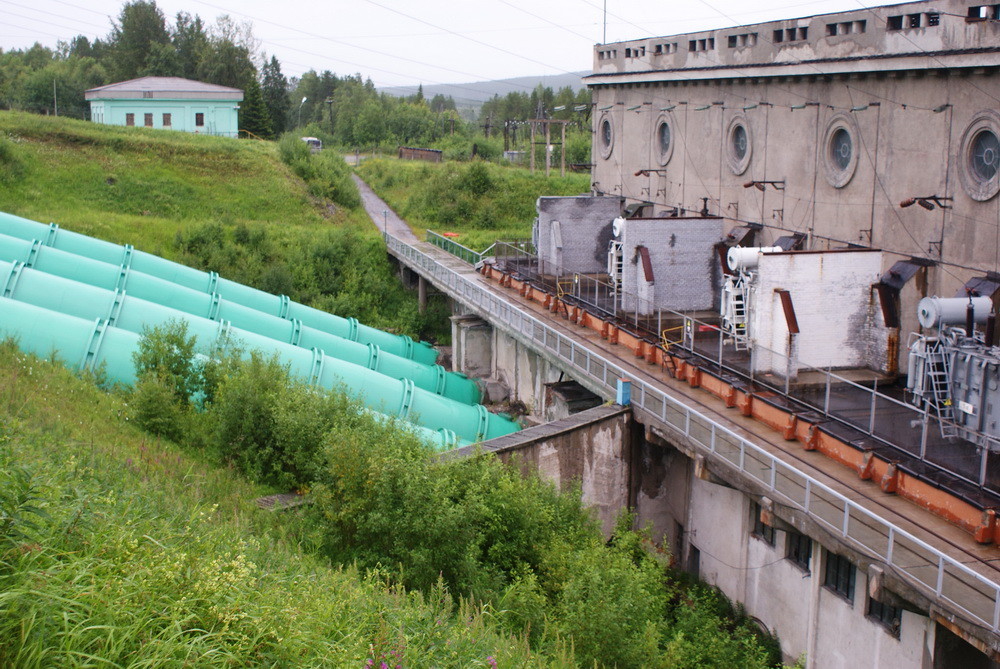

На случай, если во время работы турбинный водовод все же прорвется, предусмотрена защитная стенка (в центре кадра):

Благодаря ей вода пойдет не направо — на административное здание, а обойдет станцию слева и по выемке уйдет в нижний бьеф.

Управление и контроль

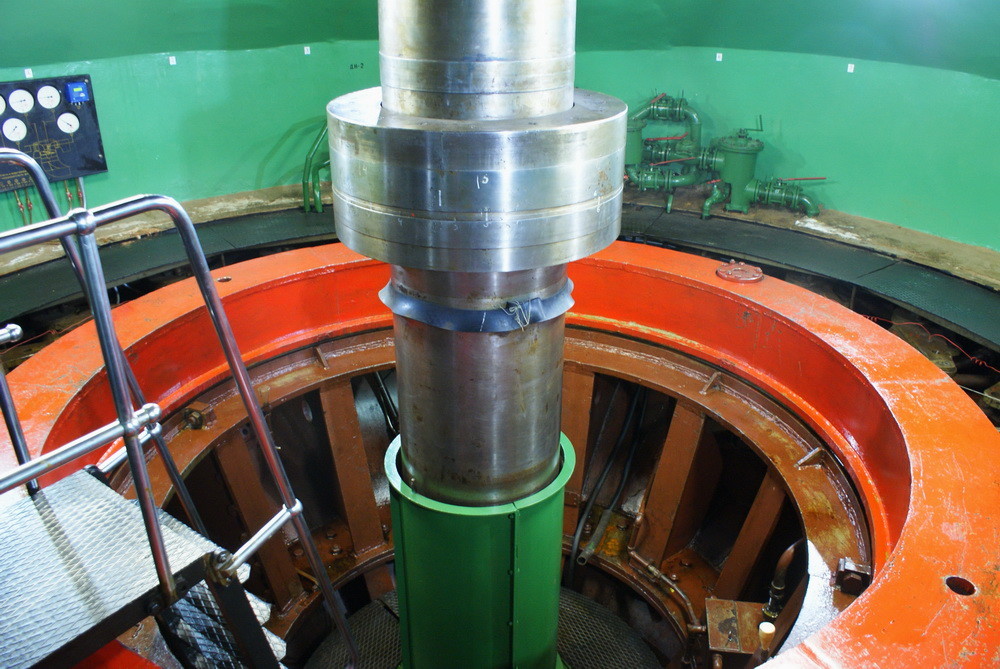

Сейчас мы находимся между турбиной и генератором и наблюдаем соединяющий их вал. Слева видна схема гидроагрегата с выведенными на нее манометрами, показывающими давления в системе смазки.

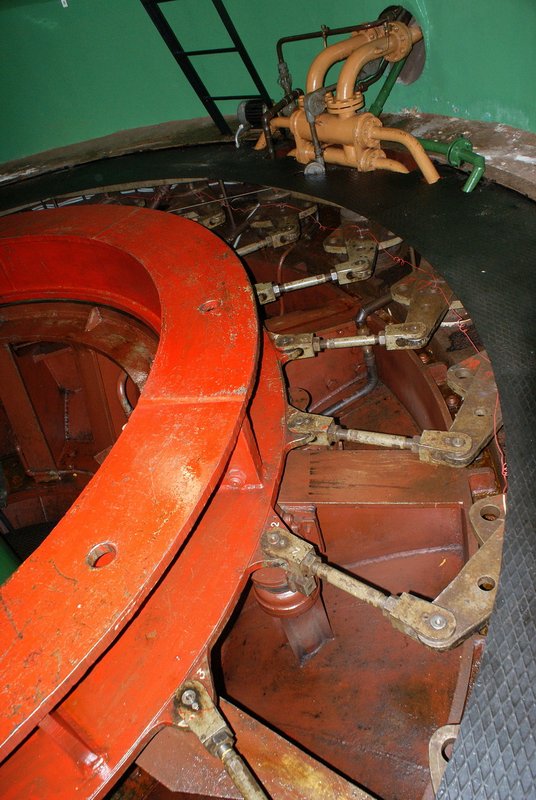

Под ногами — гидравлические приводы направляющего аппарата.

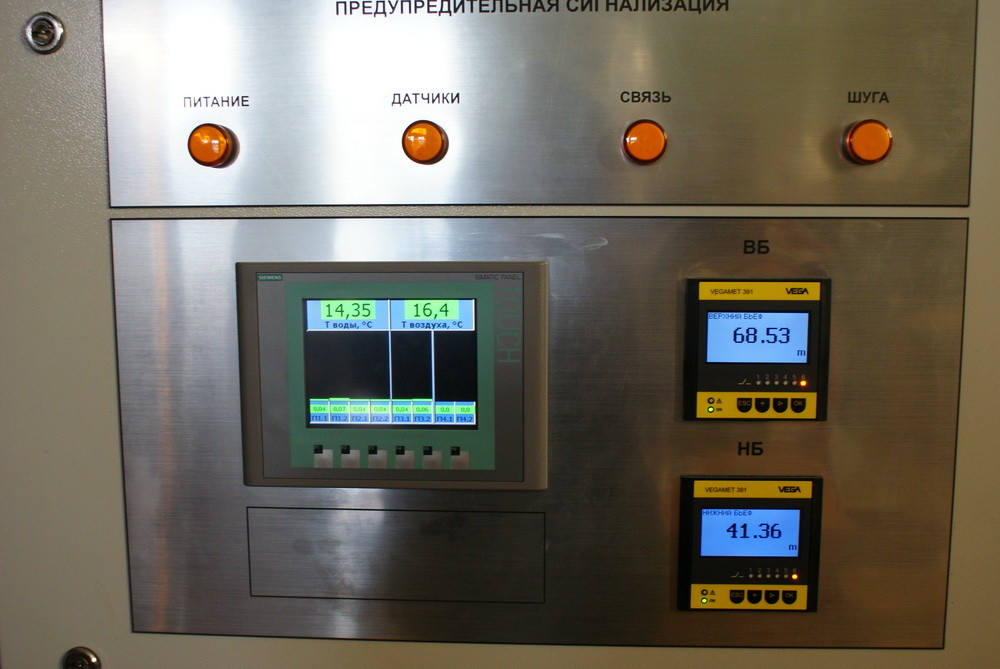

Больше параметров можно увидеть в машинном зале. Температуры воды и воздуха, уровни воды в бьефах:

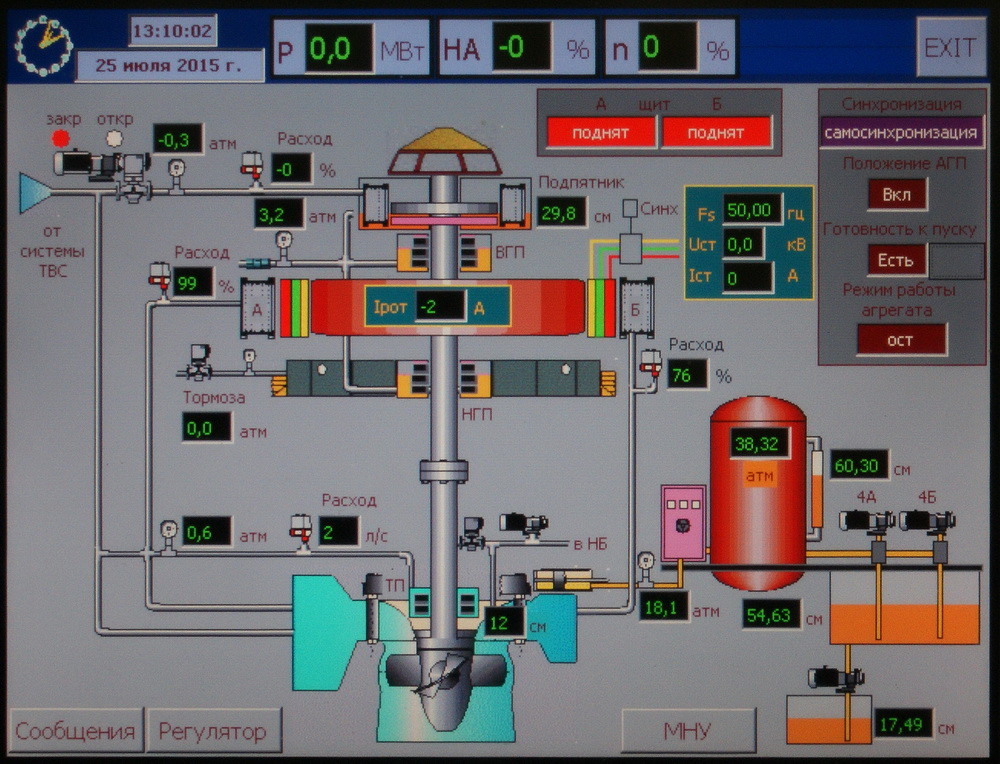

Мнемосхема на дисплее. Этот гидроагрегат не работает (мощность 0 МВт, направляющий аппарат закрыт, частота вращения ротора 0 %).

Хорошо видно, как из спиральной камеры турбины (внизу) вода отбирается и подается на охладители генератора (он в центре, красного цвета, охладители А и Б) и для смазки подпятника, верхнего (ВГП) и нижнего (НГП) генераторных подшипников. Да-да, они смазываются водой. Отсюда и берется теплая вода для рыбзавода.

В правой части виден красный бак с маслом — это гидравлическая система управления направляющим аппаратом. Здесь же показываются давления, расходы и уровни всех жидкостей.

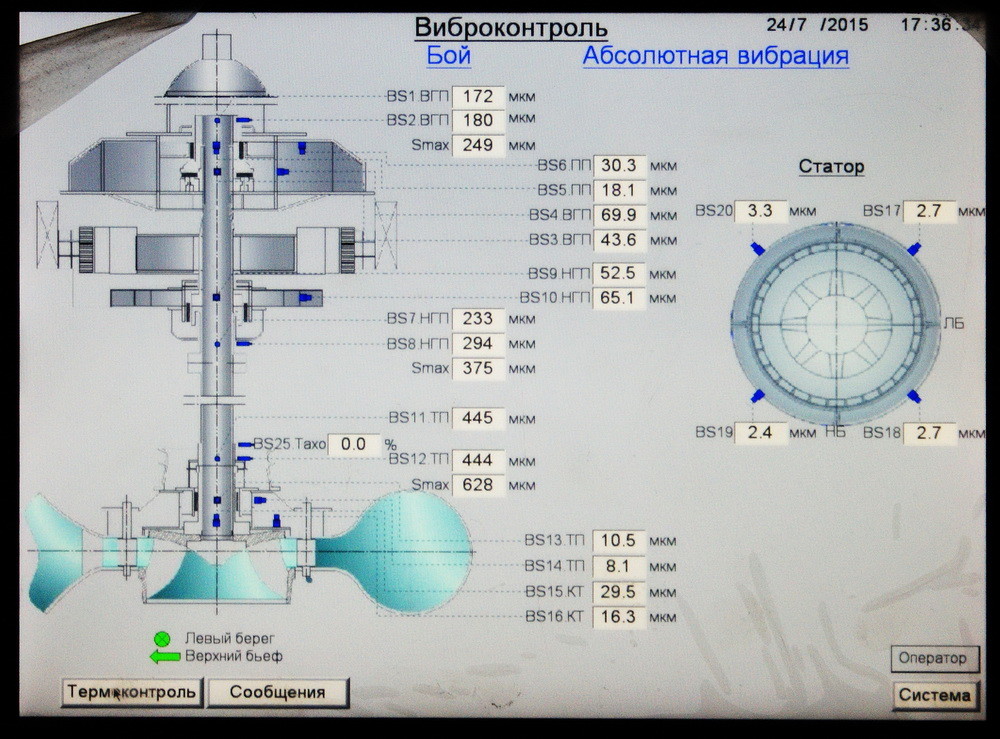

Информация о вибрациях:

В скобках: официально причиной разрушения гидроагрегата на той же Саяно-Шушенской было названо усталостное разрушение шпилек крепления крышки турбины из-за вибраций, возникавших при переходах гидроагрегата через диапазон «запрещенной зоны» (есть и другие мнения, но сейчас не об этом).

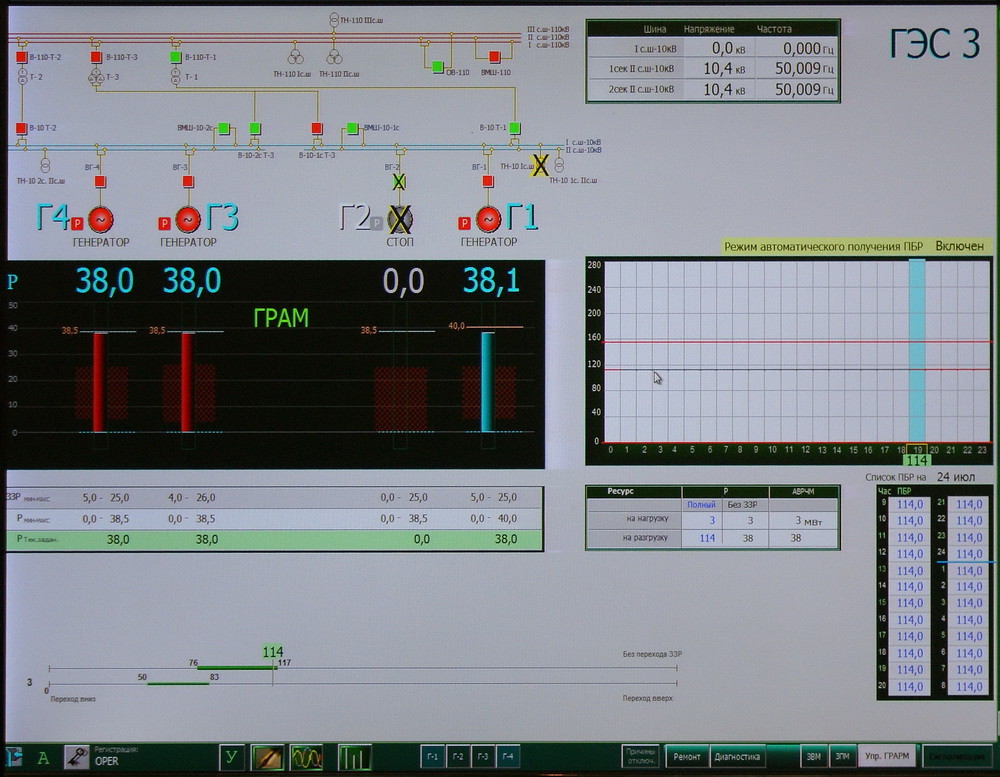

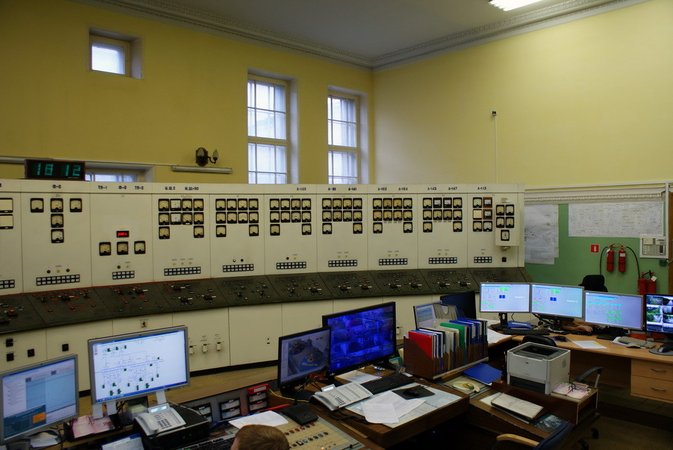

Где находится «запрещенная зона», увидим на центральном пульте управления ГЭС:

Гидроагрегаты Г1, Г3, Г4 в работе, Г2 остановлен. На черном фоне — мощность, которую вырабатывают генераторы 38,1/38/38 МВт соответственно. У Г3 и Г4 столбики красные, потому что они работают на полную мощность, у Г1 еще есть резерв. За столбиками видна красная зона — это как раз тот диапазон мощности, в котором гидроагрегату нежелательно работать и который при пуске/останове надо побыстрее проскочить.

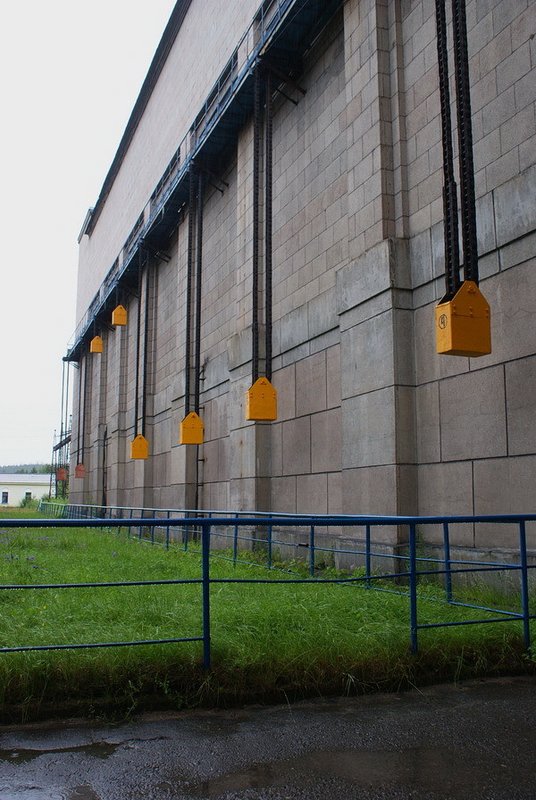

Кстати, знающий человек еще снаружи здания скажет, какой из гидроагрегатов не работает:

Вторая пара противовесов поднята — значит, затворы на турбинных водоводах агрегата номер 2 опущены.

Весьма активно внедряют удаленное управление.

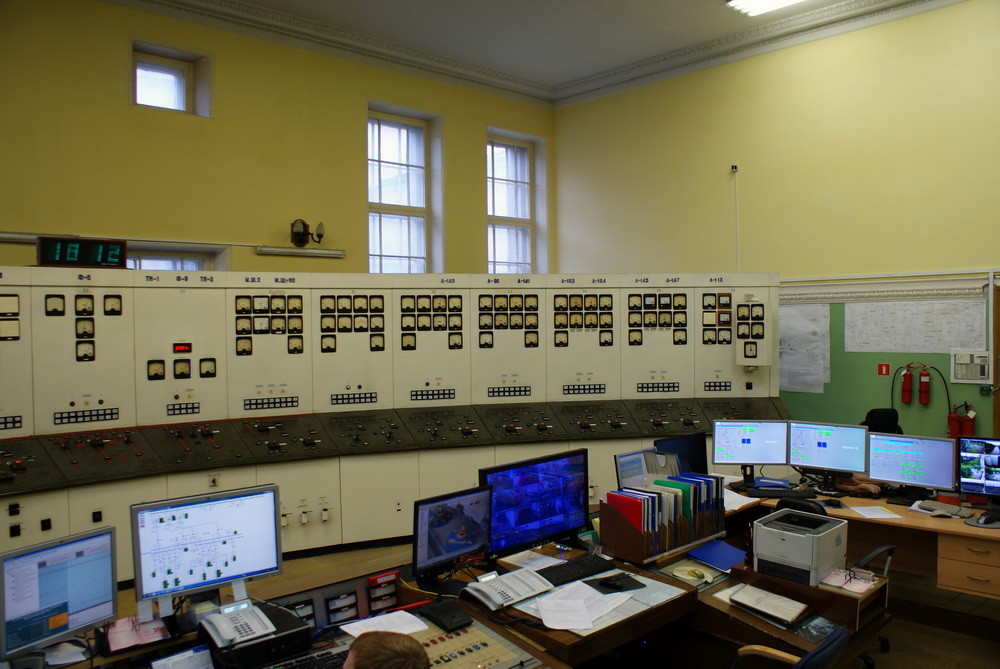

Так, например, эта станция на 60 МВт работает круглосуточно, но персонал на ней бывает только днем и в рабочие дни, в остальное время — управляется по телемеханике с головной ГЭС:

ГЭС работают по т.н. диспетчерскому распоряжению, которое регламентирует когда и сколько станции выдавать электроэнергии. Поскольку ГЭС — самые маневренные источники энергии (быстро запускаются и быстро останавливаются), то они служат для покрытия пиковых нагрузок и их выработка меняется в зависимости от времени суток и дня недели. В отличие от тепловых и атомных электростанций, которые обеспечивают базовую часть потребления и работают в относительно стабильном режиме.

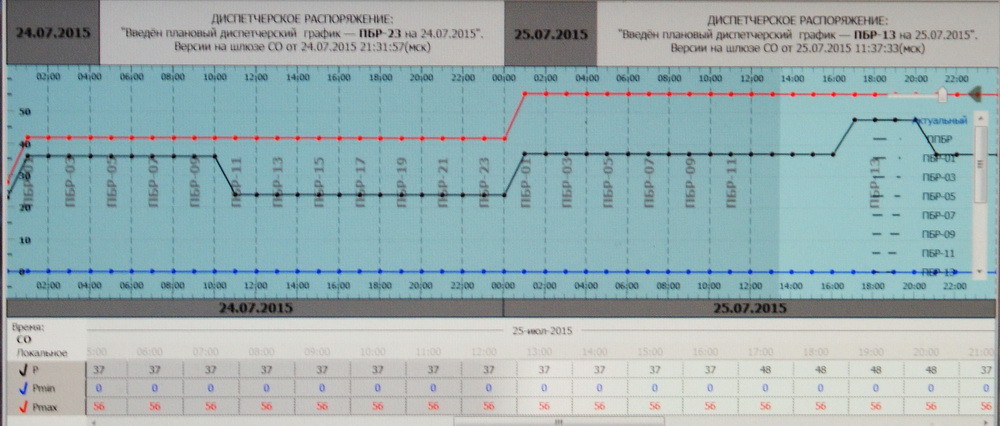

Диспетчерское распоряжение на экране (сорри за космическое качество снимка; по оси абсцисс — часы, по оси ординат — мощность):
